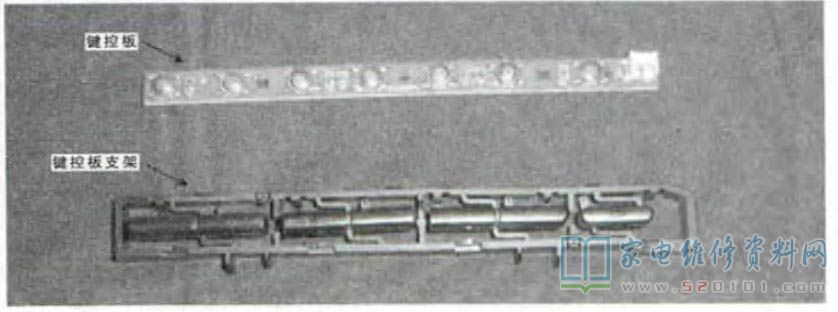

接修一台海尔L42F6液晶电视,故障表现为按键失灵。由于安装及所选塑料件尺寸差异,该型机易出现按键不起作用,或按键变形、按键不能自动弹起等现象,从而出现按键失灵故障。实修时,拆开机器后盖,先检查面板控制线的插头是否插接到位,如图1所示。

555延时电路图

如果插头脱落,重新插接好即可;如果是配用的是LG型液晶屏,则用胶带粘贴本控制线。

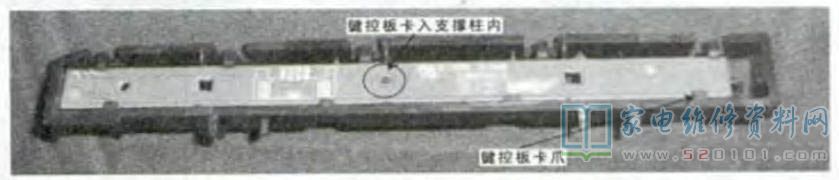

接着检查键控板在支架上的安装是否到位。因支架上设有支撑柱与卡爪,键控板应安装在卡爪内,且置于支撑柱上,如图2所示。

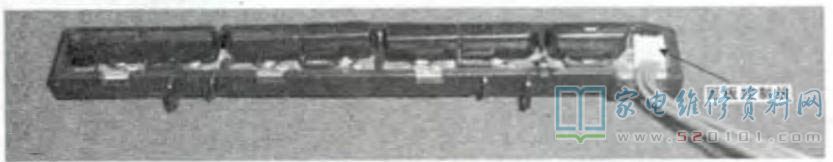

在上述检查均正常的情况下,则查看键控支架与按键之间的间距。正常情况下,两者之间有一定间隙,以保证按键能自动地完全弹起。由于该机键控支架与所配的轻触按钮匹配得不很好,两者之间的间距很小,按键难以完全弹起。实修时,可用刀片将键控支架的突出体适当削去一部分,或将轻触按钮塑料杆适当削去一部分,如图3所示。

说明:1、面板控制线不得靠近电源板和主板固定。2、2010年10月份以后生产的机器已进行了上述相应改动。
