TCL LCD2026液晶电视图像白屏光栅的维修

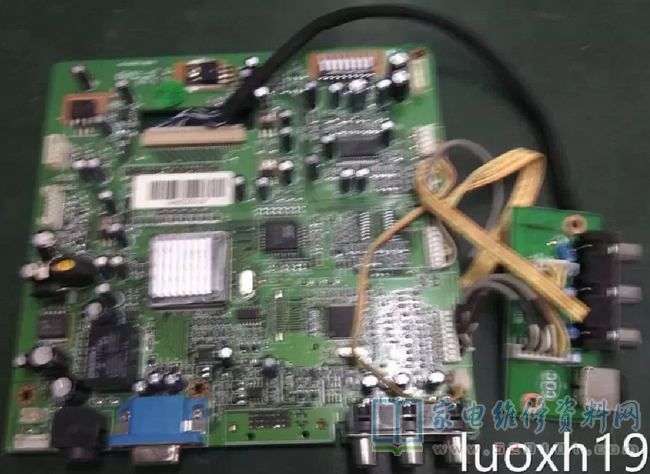

接修一台TCL LCD2026型液晶彩电,故障现象是开机后屏幕出现白板光栅,伴音正常,无图像。伴音正常,说明前级信号正常,但图像信号未送入LCD屏或驱动电路,原因是无信号输入或驱动电路供电异常。拆开后壳,检测供电时,发现驱动板5V直流电压未输入,按电路图沿线路查找,发现接插件5V处有锈蚀。将引脚刮净补焊后,一切恢复正常,故障排除。电烙铁功率一般多大平板太阳能电热水器安装图
