海信TLM24V86P液晶电视不开机的故障维修

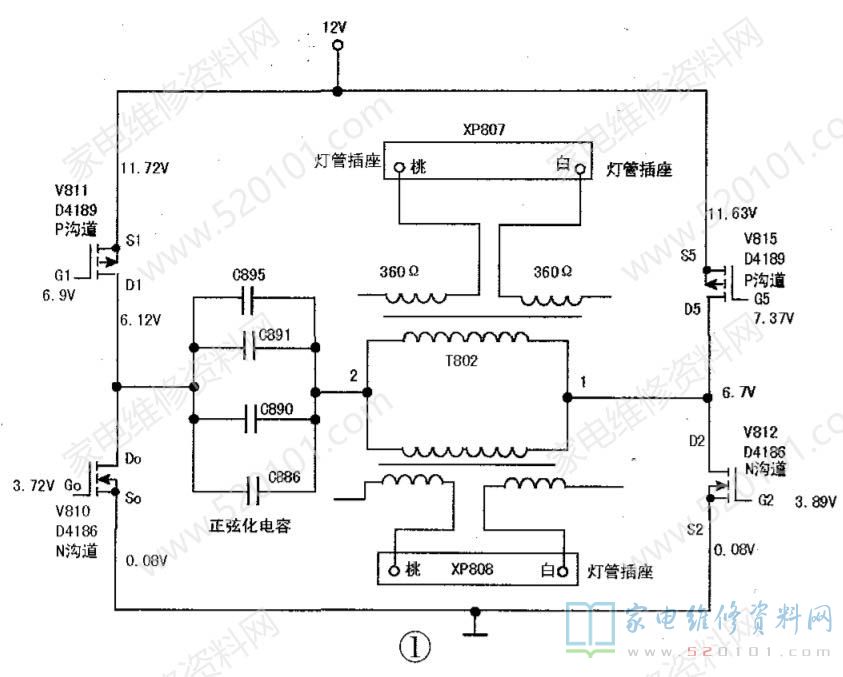

接修一台海信TLM24V86P型液晶彩电,拆开机盖测电源输出12V端正常,但按动“开机”键时12V下跌很多,约为5V~6V,很快进入保护,判断可能12V电源带载能力太差。为快速判定,决定用一个成品12V/6A外电源代换本机电源,试后发现12V一样下跌很多,怀疑背光灯电路有短路。于是对背光灯电路进行在线实测,发现其中V811管(型号为D4189 )三个电极均处于短路状态,但无法查到该管性能及参数。从供电极性分析、加上对小心拆下的同型号V815实测得知,D4189是P沟场效应管,因无图纸,现实绘出相关部分电路见图1。富甲保险柜维修
该电路是P沟+N沟互补全桥驱动方式的背光灯电路。打电话问遍县市大部分电子元件店,均未能找到D4189或P沟道较大功率的场效应管。再分别打电话问多个品牌彩电保修点,也无法找到该配件,回答均是只能换板。但我考虑到坏了一只场效应管就换电源+背光组合板太可惜,也加重顾客负担,与顾客商量后,决定花点时间寻找配件。最后终于邮购到一种体积较大的2SJ113型100V/10A/100W P沟场效应管。该彩电四只场效应管均直接贴焊在电路板正面,该机为增加散热,在四只场效应管散热D极的边上均开有小方孔,并从背面伸入小方孔带脚小铁质散热板加焊在各D极边。因2SJ113体积较大,该电路板正面空间有限,只能利用该小孔从背面放置。找到一台老乐声彩电,拆下紫铜散热板锯成如图2所示,并打一个3.5mm的孔,将2sJ113用M3螺丝螺母固定在紫铜板上,紫铜板留出小弯脚伸入小孔,直接焊在V811的D极敷铜板.上,将其G极、S极脚弯向电路板正面,再用引线(并套上绝缘管)焊接在相对应G极、S极电路上。检查无误后通电试机,正常的光栅出现;插上天线,图像声音已正常。因用较大功率P沟场效应管加上大紫铜散热板,富余量大,经顾客长时间使用一直正常。
为保证四种电路状态的一致,起同样作用的MOSFET管还需考虑导通时RSD间电阻大小门栅电容。这两个参数是影响功率管性能的重要参数。
