TCL MS28机芯液晶电视维修思路

TCL MS28机芯液晶电视是TCL公司早期推出的一款普及型高性能液晶彩电，其主芯片采用大规模超级芯片MS6i981TX（位号U500）。该机芯除具有ATV/DTV收视功能外，还具有网络功能，经过扩展还可接收3D电视，采用该机芯的CCFL及LED液晶彩电已有数十种型号，它们是：C32P820 -3D、C37P820-3D、C47P820-3D、L32P50E、L32P7200-3D、L42P21FBD、L46P21FBD、L32E5200-3D、L32E5200BE、L37E5200 -3D、L37E5200BE、L39E5000-3D、L40E5200-3D、L40E5200BE、L42E5200-3D、L42E5200BE、L43E5000-3D、L46B5200-3D、L46E5200BE、L48E5000-3D、L50E5200-3D、L55E5200-3D、L55E5200BE、L32F3200B、L32V6300-3D、L42F3200E、L46F3200E、LED32C710K、LED32C800I、LED42C800D、LED42C800I、LED43C710K、LED43C720D、LED46C800I、LED46C900D、LED46C900I、LED55C800I、LED55C900D等。

一、电路原理

1、该机芯信号流程框图如图1所示。

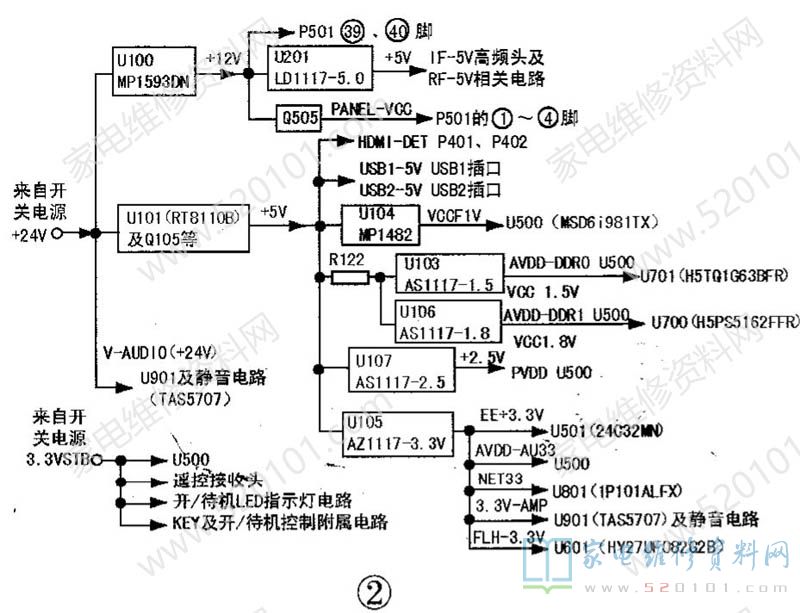

2.该机芯电源供电流程框图（如图2所示）

由图2可看出，开关电源板主要送来＋24V和3.3VSTB待机电压。其中，＋24V电压第一路作为V-AUDIO电压送给音频功放（U901）及静音电路；第二路送入DC/DC转换块U100 （MP1593DN）输入端，经U100降压后输出端输出＋12V电压。该＋12V电压又被分为三路：第1路作为背光电源电压，送至LVDS插座P501的39、40脚；第2路送至DC/DC转换块U201 （LD1117-50）输入端，经U201降压后输出＋5V电压。该电压作为IF-5V、RF-5V电压，被送至高频头及相关电路；第3路作为显示屏电源PANEL-VCC，经开关管Q505控制后被送至LVDS插座P501的①～④脚。

上述＋24V电压的第三路送入DC/DC转换块U101（RT8110B）及Q105构成的降压电路输入端，经降压后输出的＋ 5V电压又被分为六路：第1路作为HDMI -DET电压送至HDMI信号输入插座P401、P402供电端；第2路作为USB1 -5V、USB2-5V电压，被送至USB 1、USB2插口等电路；第3路被送入DC/DC转换块U104（MP1482 ）输入端，经U104降压后输出+1V电压作为VCC 1V，被送至主控芯片U500的VDDC端；第4路经电阻R122限流后被分别送入U103 （AS1117-1.5）、U106 （AS1117-1.8）输入端。其中，U103输出的VCC1.5V电压被分别送至主控芯片U500的AVDD-DDRO端及U701（DDR3存储器）的VCC 1.5V端，而 U106输出的VCC 1.8V电压则被分别送至主控芯片U500的AVDD -DDR1端及U700 （DDR2存储器）的VCC1.8V端；第5路被送入DC/DC转换块U107（AS1117-2.5）输入端，其输出的VCC 2.5V电压被送入主控芯片U500的PVDD端；第6路被送入DC/DC转换块U105（AZ1117-3.3）输入端，其输出的＋3.3V电压被分为五路：第1路作为EE＋3.3V电压被送至 U501（EZPROM存储器）的⑧脚；第2路作为＋3V3电压被送至主控芯片U500的AVDD-AU33端；第3路作为NET33电压被送至网络芯片U801的相关供电端；第4路作为3.3V-AMP电压被送至音频功放块U901及静音电路的3.3V-AMP供电端；第5路作为FLH-3.3V电压被送至U601 （FLASH存储器）的供电端。

开关电源输出的3.3VSTB电压主要被分为四路：第1路送至主控芯片U500的3.3VSTB电压端；第2路送至遥控接收头；第3路送至开／待机LED指示灯电路；第4路送至KEY（键盘电路）及开／待机控制等附属电路。

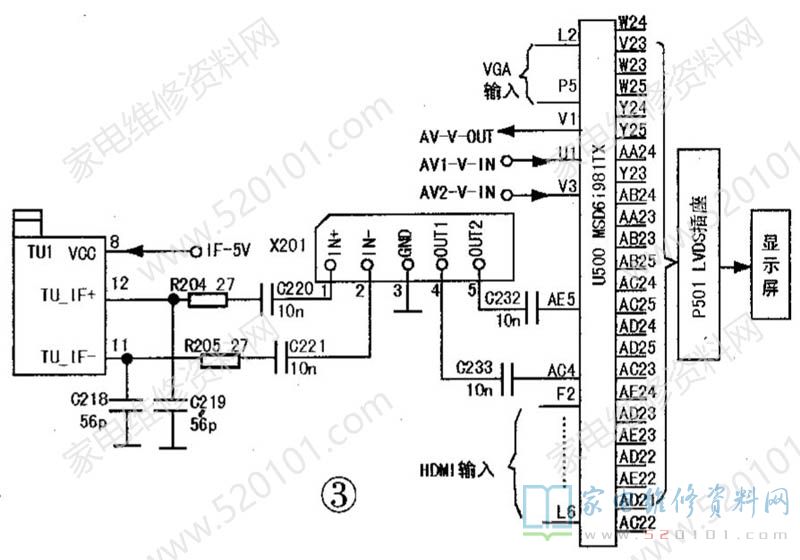

3、该机芯视频信号流程框图（如图3所示）

由图3可看出，从高频头11、12脚输出的TU-IF＋、TU-IF-信号经R204、C220及C205、C221差分方式平衡祸合至声表面滤波器输入端①、②脚。帧频选择后的中频信号经C232、C233祸合至主控芯片U500（MSD6i981TX）的中频TV信号输入端AC4、AE5（因U500引脚实在太多，为方便查询，厂家已改用字母替换以往数字的方式来表示脚号。该机芯没有设单独的中频放大电路，中频放大电路被内嵌在U500中），在内部经中频放大、AGC控制及数字化等一系列处理后分离出图像、伴音信号，分离出的图像信号经信号选择开关选择后，再送入视频编码电路。被编码后的LVDS数据和时钟信号从U500的AA23、AA24、AB23-AB25、AC22-AC25、AD21-AD25、AE22-AE24、V23、W23-W25、Y23-Y25脚输出，再经插头P501送入逻辑板，由显示屏重现图像。

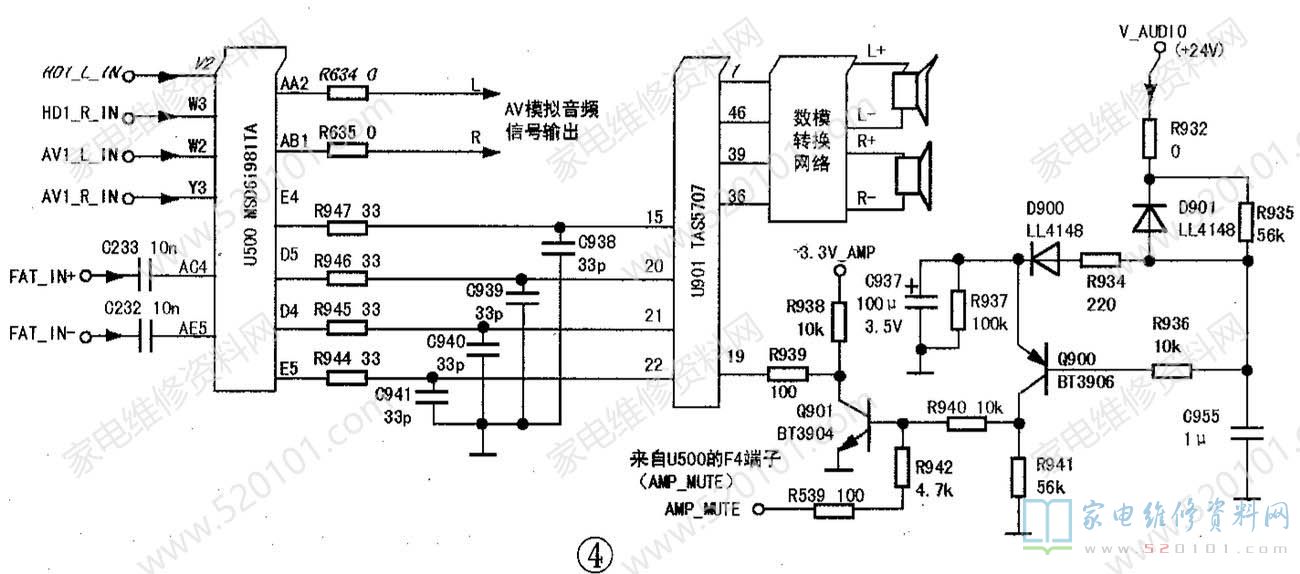

4、该机芯音频信号流程框图（如图4所示）

从主控芯片U500 （MSD6i981TX ）TV信号输入端AC4、AE5送入的中频信号，经内部信号放大及相关处理后将分离出音频信号，该信号与其他各路输入的音频信号（包括AV 1、AV2及Y、Pb、Pr高清节目源、VGA节目源等音频端子输入的模拟音频信号及网络、HDMI端子输入的数字音频信号）一起，经信号选择开关选择、音效与数字化处理后从主控芯片U500的E4、D5、D4及E5端子输出，经R947～R944及C938～C941等滤波后，被送入数字功放块U901（TAS5707）的15、20、21、22脚，经内部数字化处理及功率放大后从U901的①、46、39、36脚输出L、R数字音频信号。该信号再经后续的数／模转换电路（这部分具体电路图4中已略去）转换成模拟音频信号，推动两路扬声器发声。而模拟L、R路音频信号则从U500的AA2、AB1端子输出，供外接音频信号放大电路的信号源使用。

二、常见故障检修思路

1、不开机

不开机，这里指的是开通电源开关，按下“开／待机”键后，待机指示灯不能改变颜色（比如本机芯应曳红色变为绿色），机器声、光全无。

导致不开机故障的原因比较多。比如：开关电源异常，致使3.3VSTB丢失；数字板上主控芯片U500相关工作条件不满足（正常电源、正常复位、正常的时钟振荡），或内部相关电路出现故障，或总线所挂元件出现问题（含电源异常），或外接FLASH程序存储器U601（HY27UF082G2B ）、外接DDR数据存储器U700（H5PS5162FFR ）、U701 （H5TQlG63BFR）损坏或供电异常而使通讯受阻，均会导致主控芯片U500开／待机端（B2）不会发出正常的开机低电平，当然就会导致开关电源无法输出＋24V主电压。

检修不开机故障的要点是：（1）测量主板（数字板）是否有3.3VSTB。若没有，应检查开关电源。（2）若3.3VSTB正常，再查主板上＋24V电压，无24V应查电源板上是否有＋24V电压产生。若没产生，说明开关电源＋24V形成电路有故障；如果有＋24V，说明U500开／待机端（B2）未发出开机指令或开机信号传输电路有故障，导致＋24V输出信号不能传递到电源板。（3）若U500开／待机端已发出开机信号，但数字板无＋24V电压，这表明＋24V输出信号未送达电源板或＋24V输出电路本身有问题。（4）如果U500开／待机端未发出开机信号，应检查U500的供电电源、复位（本机芯为高电平复位）、时钟振荡是否正常。若异常，应查找原因，予以排除；若查得均正常，可测量U500外接的程序存储器U601、DDR，数据存储器U700、U701的供电是否正常。对对应电源的DC/DC转换电路进行排查。若查得上述相关存储器的供电正常，应再查U500的总线电压（正常为波动的3V电压）是否正常。若异常，应逐一断开总线上所挂I℃总线接口，看总线电压能否恢复。（5）若总线电压仍不能恢复正常，则很可能是U500外接的上述存储器或U500本身损坏。在更换条件不允许的情况下，就要考虑更换主板（即数字板）。

2、无图像

这里指的无图像，是指各种信号源均无显示，显示屏为蓝屏或白屏，显示屏显示彩色条纹不在此列。

因为各通道图像信号都是直接进入主控芯片U500进行处理的，因此检修无图像可按下述步骤进行：（1）先检查U500输出至LVDS插座的信号通道（包括排阻、电感、过孔）是否有开路故障。（2）若检查后未发现异常，可再测每对LVDS信号数据线之间的电阻，正常阻值应在100Ω或120Ω。若过大，表明U500内部LVDS信号输出电路有开路故障；若过小，表明U500内部LVDS信号输出电路或LVDS信号传输线有短路故障。（3）若上述检查未发现异常，可用示波器检查 U500的LVDS时钟线，数据线信号输出端有无信号波形。（4）若检查未发现信号波形，有条件者可尝试升级软件。方法是：将装有mboot程序的U盘插入电视机的USB插口，按菜单→对比度→1950→USBUPDATE （USB升级选项）→MBOOTUPGRAD。点击此选项里“YES”即可进行升级（特约维修部或厂家技术网上有这方面的升级软件）。若不行，应更换主控芯片U500。若有困难，可考虑更换数字板。（5）如果有信号波形，应检查逻辑板的供电或其工作是否正常，以确认故障源。若是某个信号源无图像，应重点检查主控芯片U500中该信号的输入端有无此信号源的信号波形。若没有，应检查该信号源输入电路；若有信号波形，说明U500内部的信号切换开关或负责该信号处理的相关电路有故障。可尝试升级软件，若无效，可考虑更换主控芯片U500或数字板。

3、无声音

如果是所有信号源都无声音，可按下述步骤进行检修：（1）用示波器检查音频功放块U901（TAS5707）的信号输入端15、20、21、22脚有无输入信号的波形。如果没有信号波形，则表明问题可能在主控芯片U500内的音频数字处理电路或U500至功放块U901之间的信号传输电路。这时可通过检查U500的音频信号输出端E4、D5、D4、E5有无输信号输出波形来确认。（2）如果是U500的问题，在确认供电及外围元件无异常的情况下，只能更换U500或更换数字板。（3）若在上述检测中，查得U901的信号输入端有输入信号波形，则可接着查U901的23、24脚总线波形或总线电压是否也正常（正常约为波动的3.2V）。如果异常，可能是总线上拉电阻或U500或U901存在问题，可作进一步检查。（4）若查得U901的23、24脚总线波形或总线电压正常，可再查U901的②、③、34、35、40、41、44、45脚的＋24V及13、27脚的＋3.3V供电电压是否正常。若异常，再对电源提供电路作进一步检查。（5）若查得供电正常，可测U901的静音端19脚是否为低电平，若是低电平，说明已经被静音，应对静音电路作检查（静音电路工作原理将在维修实例中叙述）。（6）若上述查得U901的19脚为高电平，接下来可用示波器测U901信号输出端①、46、39、36脚是否有信号波形输出。如果没有，则表明功放块可能已损坏，可更换试之；若有，则表明是输出信号的数／模转换电路或扬声器有故障，可作进一步的检测确认。

若是某一信号源无声，可检查该信号源的输入电路。如果没有问题，可能是主控芯片U500内部的信号选择开关电路或该信号源的数字处理电路存在故障，只能更换U500或更换数字板才能排除故障。

三、故障检修实例海信电器维修部电话

例1：一台C32P820-3型机，不能开机。天津疏通下水道电话京通捷

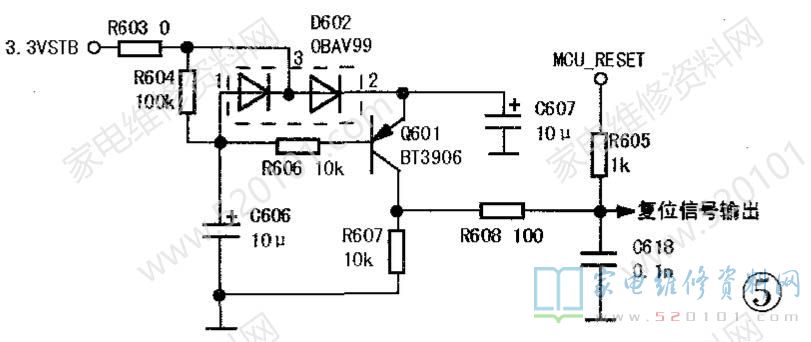

经查，主控芯片U500的开／待机端B2（POWER-ON）未输出正常的开机低电平。按上述不开机原因进行检查，发现3.3VSTB正常，但查U500的复位端G6始终没有复位的高电平出现。该机芯复位电路见图5，其原理是：在开通电源开关时，3.3VSTB电压对C606、C607同时充电，但由于R604（100kΩ）阻值较大，故C606充电所需时间明显长于C607的充电时间，因而在充电过程中的某一时刻，控制管Q601的e-b结电压将会达到0.7V以上，于是Q601导通，集电极输出高电平，并通过R608加至U500复位端。随时间延长，C606充电趋于结束，Q601的e -b结电压将会小于0.7V，直至进入截止状态。显然，U500复位端重新变为低电平，复位过程结束。对这部分电路进行检查，发现充电电容C607（10μF）一端有虚焊。重焊后试机，故障消失。

例2：一台L37E5200BE型机，TV状态下无图像。开利售后服务热线

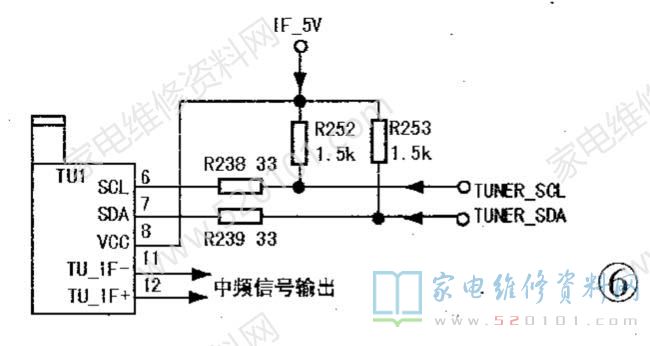

由于只是TV状态下无图像，因此故障应该在高频头，或高频头至U500的输入电路，或U500内部的信号切换电路中。用干扰法从高频头信号输出端的12脚注入信号，发现显示屏有杂波反应。据此，表明高频头至U500的输入电路，及U500内部的信号切换电路均正常，故障应在高频头或其附属电路。接下来查高频头⑧脚IF 5V供电电压正常，但查⑥、⑦脚I℃总线电压时，发现⑥脚SCL总线电压几乎为零，而⑦脚的SDA总线电压为＋5V左右。由图6可看出，总线电压主要由上拉电阻R252、R253提供。于是对R252、R253进行检测，发现R252已开路，更换后试机，故障排除。

例3：一台L40E5200-3D型机，无声。

在AV状态下注入影碟机信号，用示波器测功放块U901的信号输入端15、20、21、22脚波形，发现有信号波形输入；再查输出端①、46、39、36脚却没有信号波形输出。接下来测U901 ＋24V和＋3.3V供电正常，且23、24脚也有约3.1V总线电压，但U901静音控制端19脚却为低电平（该芯片是该脚为低电平时静音）。由此分析，故障极有可能在U901的静音电路（见图4）。其原理是：开机时，电源板输出的V-AUDIO （＋24V）电压经电阻R932后分为两路：一路经R934、D900加至控制管Q900（BT3906）的e极，并同时给电容C937充电；一路经电阻R935给电容C955充电。由于R935阻值较大，故Q900的e-b结电压大于0.7V，于是Q900导通→Q900的c极高电平→高电平经电阻R940加至控制管Q901 （BT3904 ）b极→Q901导通→Q901 c极输出低电平→经电阻R939使U901静音控制端19脚为低电平，实现开机时静音。开机后，由于电容C955充电完毕，Q900 b极电平升高至e-b结呈反偏状态。于是，Q900截止→Q900 c极为低电平→控制管Q901截止→Q901c极输出高电平→经R939使U901静音控制端19脚为高电平，以解除静音。在关机瞬间，上述又AUDIO（＋24V）电压消失，但由于电容C937充电后储存有电荷，故仍能维持Q900 e极高电平，又使Q900 e-b结呈正偏状态，且电平大于0.7V。于是，Q900导通→Q901导通→Q901c极输出低电平→经R939使U901静音控制端19脚为低电平，实现关机时静音。另外，当按下遥控器静音键时，主控芯片U500的F4 （AMP_MUTE）端子将输出高电平，此高电平经电阻R539、R942送至Q901 b极，于是Q901导通→Q901 c极输出低电平→经R939使U901静音控制端19脚为低电平，实现开机后的人为静音。对这部分电路进行检测，发现控制管Q901已击穿。更换后试机，声音出现，故障排除。

例4：一台L32F3200B型机，开机后为白屏。

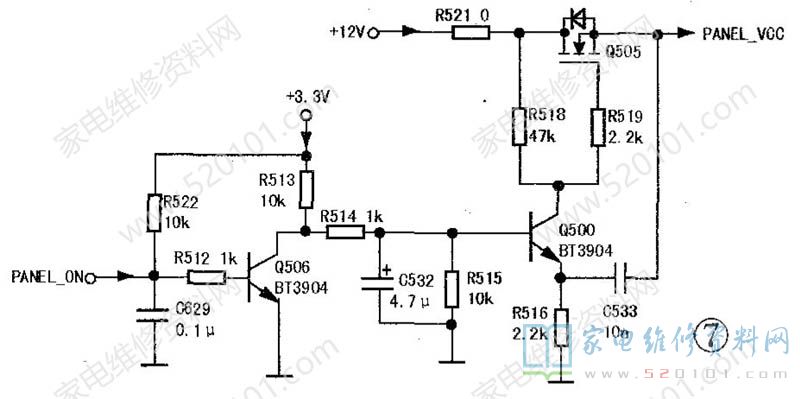

根据维修经验，显示屏为白屏，显示屏供电电压丢失的可能性较大。而本机芯显示屏的供电是通过LVDS插座的P501的①～④脚传递给逻辑板而实现的。测插座P501①～④脚电压果然为零（正常为＋12V ），此电压由Q500输出，见图7、P501 1以 4脚电压的供电过程是：开机后，电源板送出的＋24V主电压经DC/DC转换块U100（MP1593DN）变为＋12V，其主控芯片U500的E6（PANEL-ON）端子输出低电平；使Q506导通→Q500导通→Q505（PNP型场效应管）导通升对P501①～④脚提供＋12V电压。顺便说明，本可只用一只控制管Q506或Q500就可实现对Q505的导通或关断控制，但由于在开机瞬间电压的不可控性，U500的EMPANEL_ON）端子输出的电平可能有不确定性，这样就会使Q500在不受控的情况下导通，从而出现显示屏提前供电的不利情况。而在Q500的前面加了Q506后，只有主控芯片U500的E6端子输出了正常的低电平时，Q500才能导通，从而可避免上述现象的发生。接下来对这部分电路进行检查，发现主控管Q505的S极有＋12V电压，但D极却没有，最后查出是控制管Q500 b-e结已开路。更换Q500后开机，图像出现，故障排除。
