使用串灯泡法检修电源板PFC电路

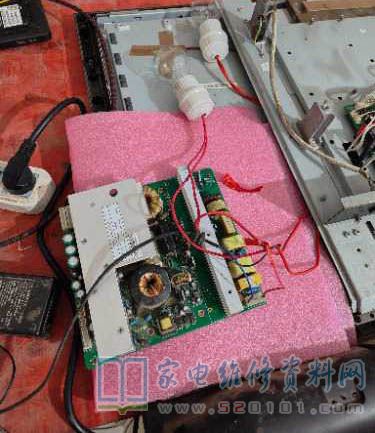

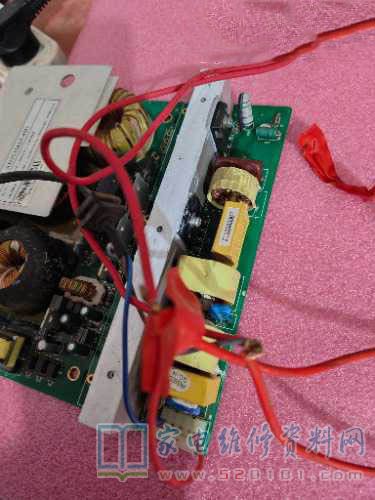

接修一台40英寸LCD液晶电视,该机额定功率250瓦,使用电源是AD301M24-4N1,拆掉高压灯条使用6V7条4灯LED灯条代换再使用杂牌恒流板200mA供电,整机实测消耗功率105瓦含背光34瓦,由于春季雷雨天气造成居民用电异常,导致此电源板AD301M24-4N1损坏,在网上没有找到一模一样的电路图只找到相似的凑合看,除了PFC电路坏其他电路正常,坏了驱动L6562D,2个并联的功率管IRFP460,驱动电路几个电阻坏,保险丝断了,4脚限流电阻坏,功率管源极取样电阻坏,把坏的全部换掉特别仔细检查驱动电路,由于电源消耗功率下降到原来的40%,所以IRFP460只装上一只另一只取消,用2个100瓦灯泡并联再串联接入电路测试4-5秒灯泡熄灭说明维修成功测的PFC电容是360V。
