长虹LT32710液晶电视不能二次开机的故障维修

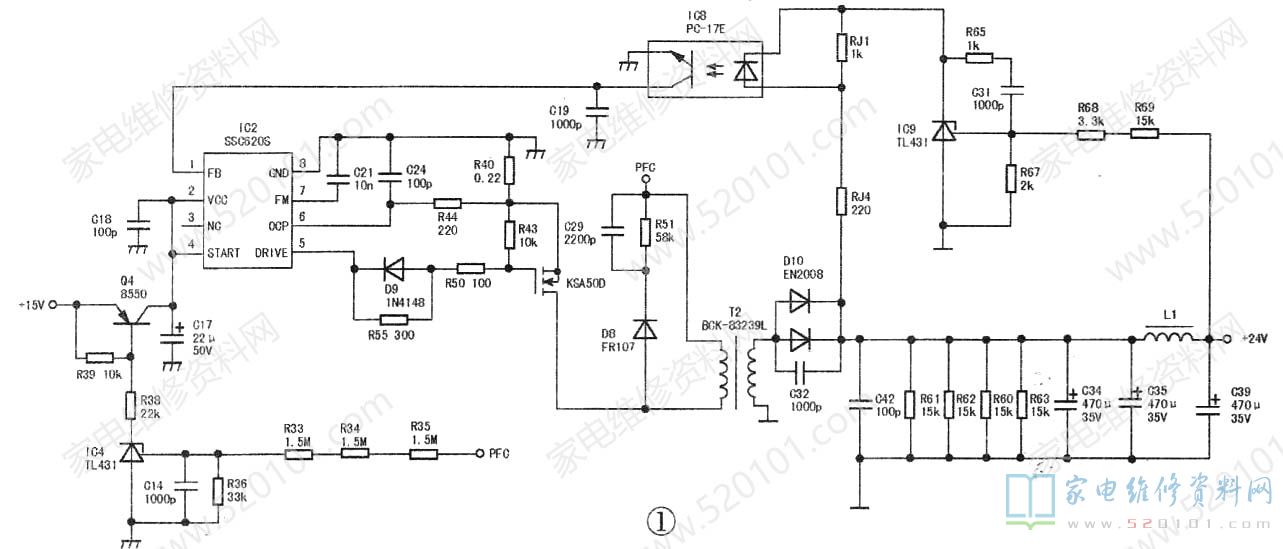

接修一台长虹LT32710液晶电视，该机电源指示灯亮，不能二次开机。检测开/关机电路，待机时电压为0V，开机时电压为2.2V，由此可以判断开/关机电路正常。开机时主电压实际输出为0V，由此判断故障部位应该在电源电路。该电源板型号为HS120S-3HF02，采用NCP1606作为PFC功率因数校正，得到380V左右的直流电压;采用A6052为管理芯片组成副电源5V待机电路;采用SSC620S主控芯片为主供电电路提供24V直流电压。相关电路如图1所示。

上海浦东新区大金中央空调维修三星数码相机维修点

断电时，检测24V主电源负载未短路，开机时测主电压24V输出为0V。进一步开机测试SSC620S各引脚的工作电压，当测量SSC620S的④脚时，电压为2V左右。该引脚为启动电压供电脚，正常电压应该为15V左右。启动电压由副电源提供15V电压，经三极管Q4提供给SSC620S的④脚，而Q4的基极由PFC电路经R35、R34、R33和R36分压后，控制IC4(TL431)的①脚，从而控制Q4的基极。当PFC电路正常工作时，IC4(TL431)的①脚电压为2.5V ，③脚电压为2V左右，此时Q4导通，SSC620S的④脚得电而正常工作。

开机时，测量IC4(TL431)的①脚电压为0v，正常应该为基准电压2.5V，检测PFC供电电压为380V，检查电容C14击穿短路。将C14换新，故障排除。
