长虹液晶电视LS30i机芯主板识别与代换方法

LS30i机芯是长虹公司近年来主推的一种机芯，涵盖的机型较多，其主芯片采用MSD6148TXA-LF-TN，伴音功放采用高效的数字立体声桥接音频功率放大器TAS5711(+24V供电，输出功率10Wx2)。在该机芯中，后期产品增加了网络功能，并配用了采用LED背光的液品屏，则派生出LS30is、LS30is-A、LS30is+3ID等机型，下而逐一介绍。

一、LS30i机芯

1.主板识别

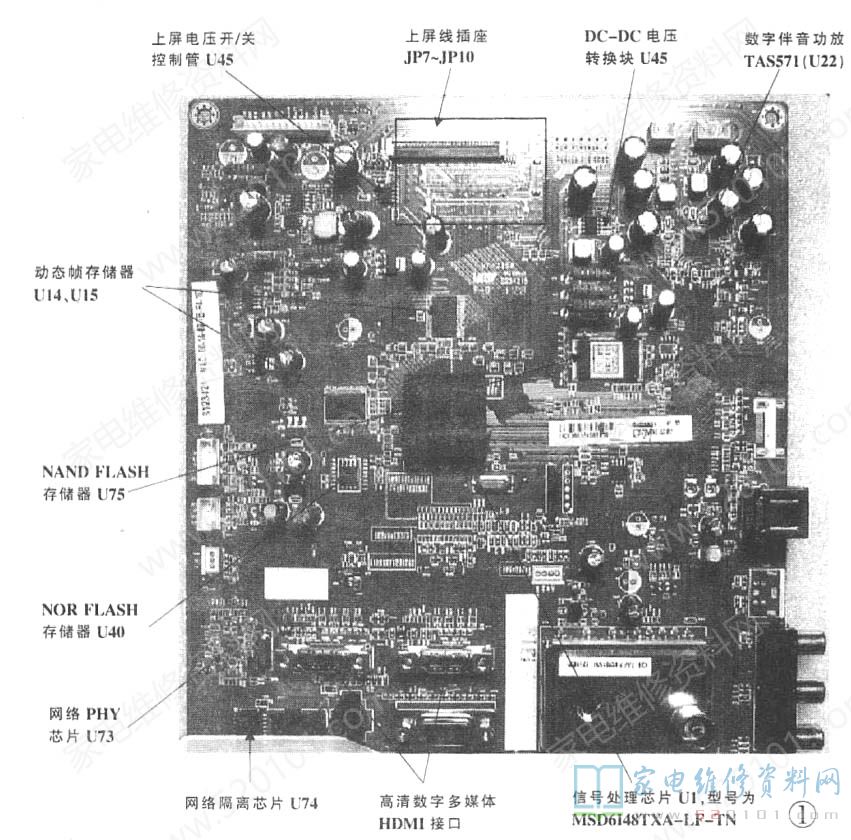

LS30i机芯主要用于早期的650和750系列产品中，配接普通的LCI)屏，其印制板板号为:JUC7 820.00041505V8，上屏线捅座采用扁平线插座如图1所示。

南京维修

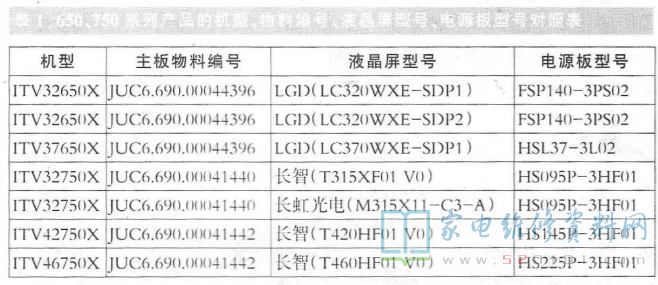

650、750系列产品的机型、物料编号及对应的液晶屏与电源板型号见表1。

由于该系列产品为早期上市产品，虽具有基本网络功能(乐教、在线、新闻、股票等)，支持USB音、视频解码，视频文件支持蓝光H.264(MOV 、MKV)文件，但与后期860系列产品有所区别，不支持全网浏览和多屏互动等功能。

另外，650系列产品为偏光3D电视，配用31)眼镜EPR100。

2.主板代换

(1)物料编号相同的主板可以互换，但需通过软件升级或更改总线中的“屏参”值使之相对应。

(2)32英寸机配用的是普通液晶屏(分辨率为1366X768 )，上屏插座使用JP10或JP7，代换时需注意该上屏线插座的位置;37英寸和42、46英寸机配用的是高清液晶屏(分辨率为1920X1080)，主板上屏插座的型号不同，不可以直接代换。

(3)该系列彩电所用普通液晶屏有LG和AU屏两种，这两种屏的上屏供电方式不同，在代换时需按照表2更改相应电路元件，并进入总线修改“屏参”值使之相对应。

佳能相机售后服务网点

二、LS30is机芯

1.主板识别

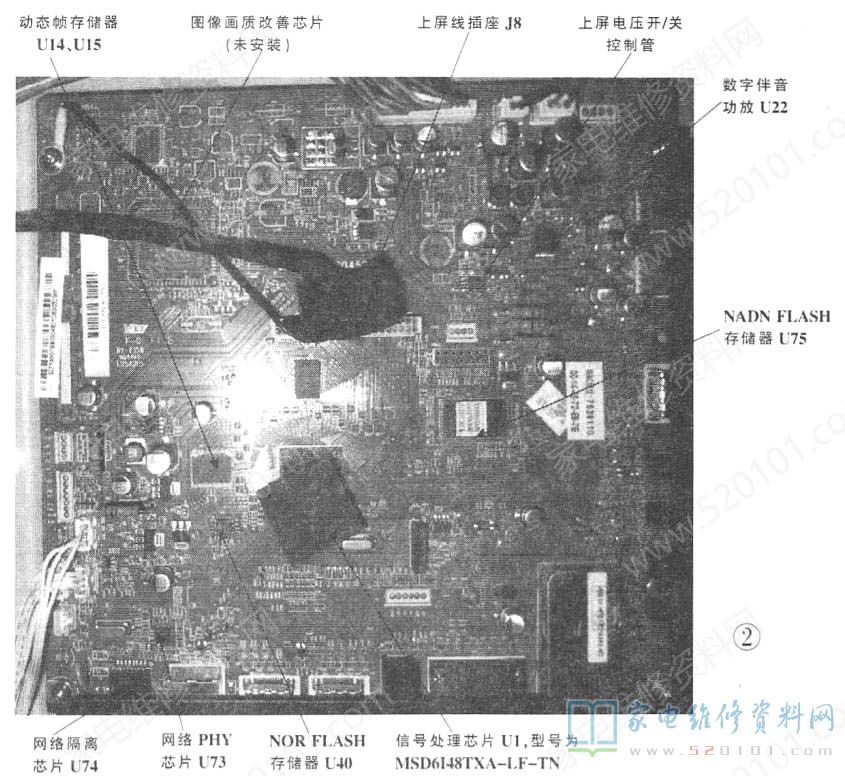

LS30is机芯主要用于早期的860和880系列及后期的780和9000等系列产品中，印制板板号为JuC7.820.00045283 V6 (V4)。为了适应LEID屏，故整体采用超薄设计如图2所示。

LS30is机芯各系列产品为LS30i机芯后期上市产品，均支持全网浏览和多屏互动等功能，同时支持基本网络功能(乐教、在线、新闻、股票等)，支持USB音、视频解码(视频文件支持蓝光H.264(MOV、MKV)文件)。

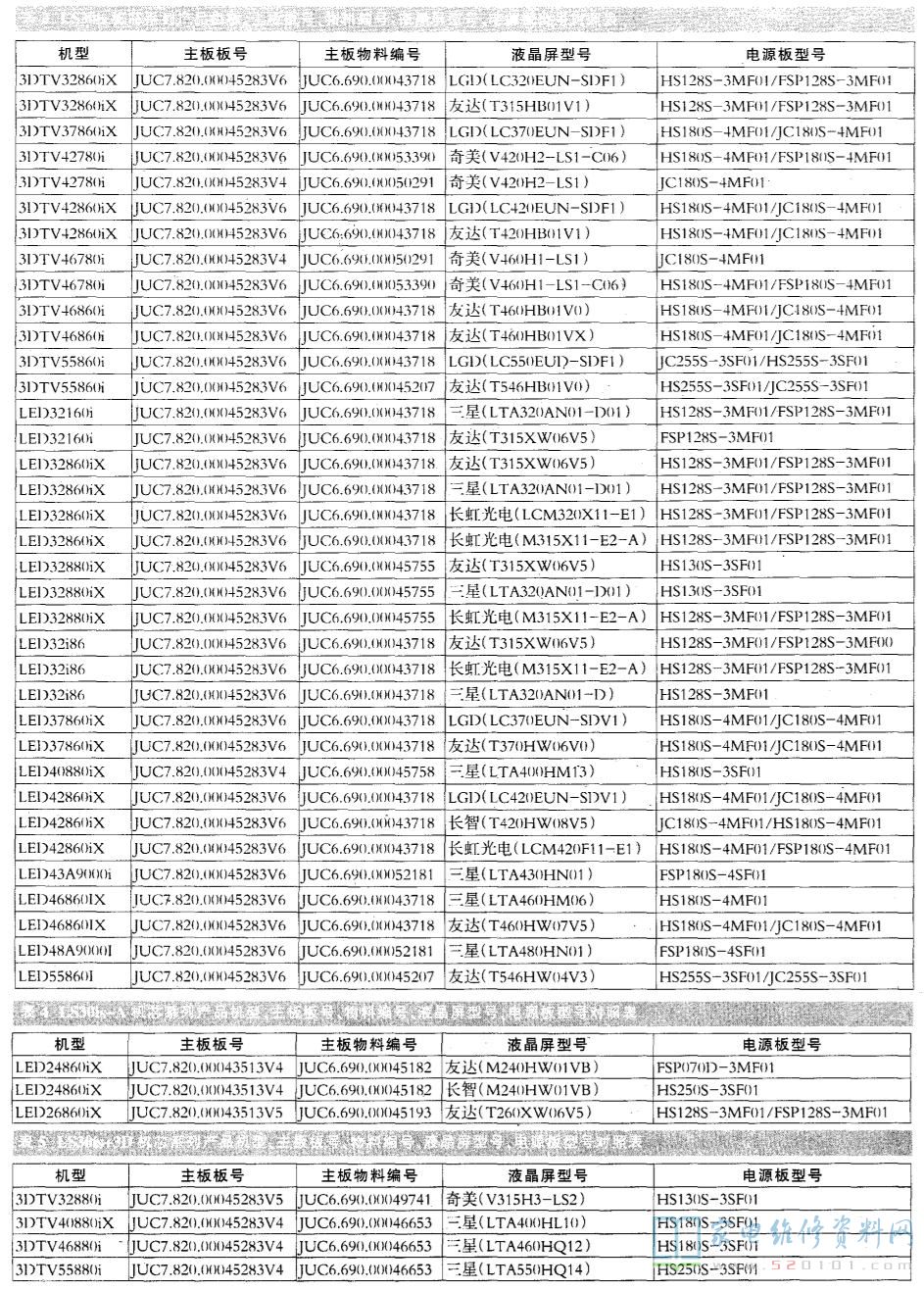

该机芯彩电的主要机型有3IDTV32860iX、3DTV37860iX 、3DTV42780i、3DTV42860iX 、31DTV46780i、3DTV46860i、3DTV55860i、LED321 60i、LED32860)iX、LED32880iX、LED32i86 、LED37860iX、LED40880ix、LED42860iX、LED43A9000i、LED468601X、LED48A90001(LED558601等(型号前两位字母“3D)”表示该型产品为偏光3D电视)，其主板板号、物料编号及对应的液晶屏与电源板型号见表3。

2.主板代换

(1)板号相同的主板可以直按代换。

(2)780系列产品为快门式31)电视，主板上安装有画质改善电路元件，且配用120Hz的液晶屏，不能换用其他系列主板。

(3)31)860系列产品为偏光31)电视，在硬件电路上与860系列LEI)电视没有区别，主要区别在于软件和屏体，代换后需进行软件升级。如3DTV55860)与LED55860)型机只是软件上有差异，升级软件后可以相互替换。

(4)55英寸860) 系列产品与55英寸以下产品的软件不同，且硬作电路上画质改善电路也有所差异，因此不能与其他系列产品主板互换

(5)LED900系列是采用90000系列产品的外观的LS30is机芯智能电视，只有LED43A9000i和LEI)48A9000i两个型号，其主板可以相互代换。

三、LS30is-A机芯

1.主板识别

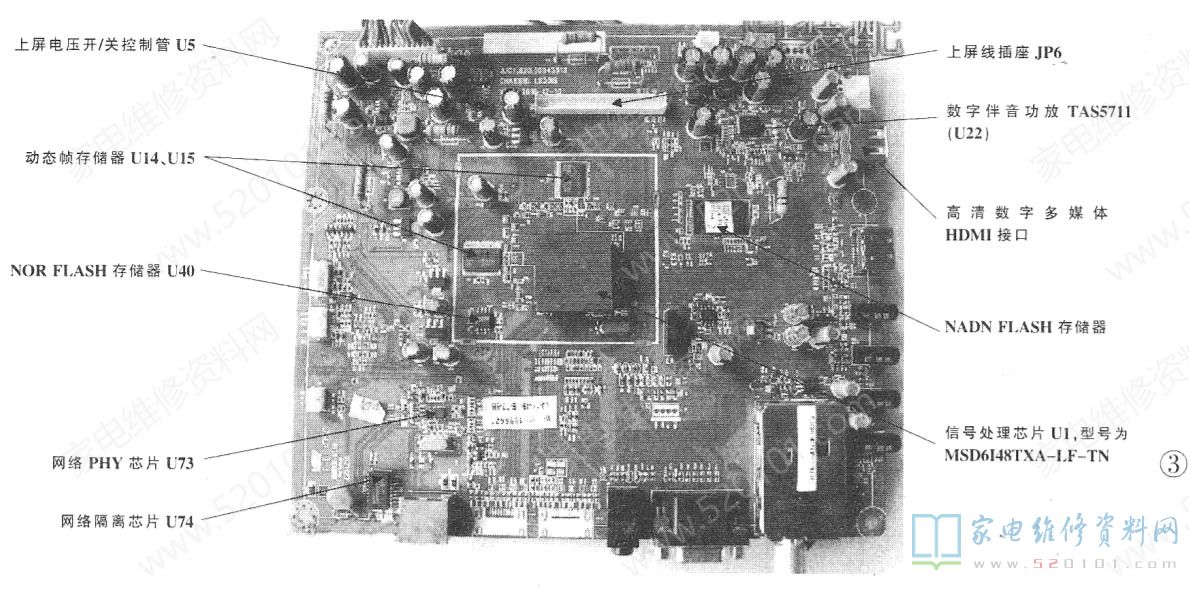

LS30is-A机芯是在LS30is机芯基础上针对24.26英寸小屏幕机型开发的一款机芯，支持全网浏览和多屏互动等功能。与LS30is机芯相比，主要是在接口上减少了2路HDMI和1路USB接口，同样采用超薄设计，其印制板板号为JuC7.820.00043513，如图3所示。

该机芯产品的主板板号、物料编号及对应的液品屏与电源板型号见表4。

2.主板代换

在LS30is-A机芯中24英寸机的上屏供电为5V，上屏信号为双路LVDS高清信号，而26英寸机的上屏供电为12V，上屏信号为单路LVDS信号，因此在吏换主板时注意上屏供电电感的选择:若装人电感L92，则上屏电压为5V;若装入电感L90)，则上屏电压为12V，相关改动点如图4所示。

四、LS30is+3D机芯

1.主板识别

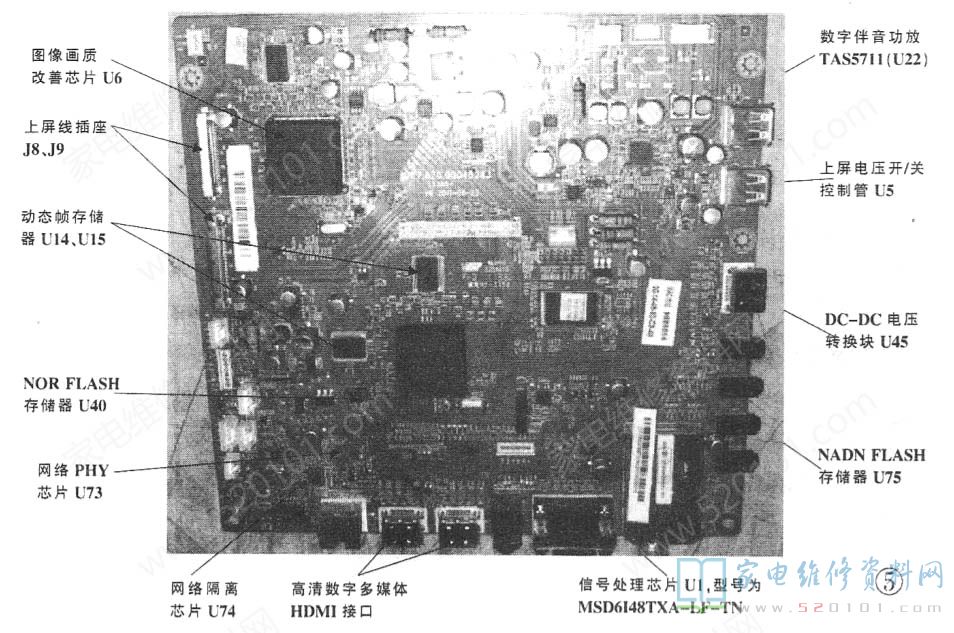

LS30is+3ID机芯是在LS30is机芯基础上针对快门式3D产品而设计的一款机芯，采用超薄设计，印制板板号为JuC7.820.00045283V5，虽与LS30is 机芯的板号相同，但增加了同步信号发射电路如图5所示。

该机芯系列产品均支持全网浏览和多屏互动，3D等功能，配用快门式3D眼镜型号有3D200(充电)、3D200A(电池)，3D200C(电池)或3D200L，主要产品为880)系列，其主板板号、物料编号及对应的液晶屏与电源板型号见表5。

2.主板代换

(1)板号相同的主板可以直接代换。机械制图 教程

(2)除3DTV32880i 型机配用奇美V315H3-LS2型液晶屏，该机芯其他产品均配用三星液晶屏。因此3DTV32880i型机的主板(物料编号为JUC6.690.00049741)不能与其他机的主板互换;该机芯其他机型的主板可以互换，但需进人总线更改“屏参”值使之相对应。
