格力RFD12(7.5)WAK柜式空调除霜电路原理及修理

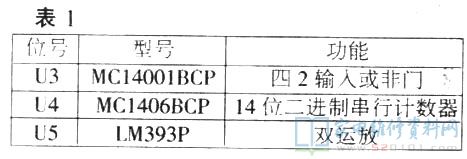

依据实物绘制的外机除霜电路图见本文附图，表1为图中集成电路的说明。

墙皮开裂翘起怎么自己修补

1、工作原理

由电源变压器T、桥堆U2、稳压块U1组成稳定的直流电压12V作为主电源。

1．冬天室外温度比较低，接通电源后先设置“制热”状况。刚开机时处于“除霜”状况，继电器J动作，室外风机F和电磁四通阀21S4被切断零线停止工作。当室外侧热交换器管温上升到24℃时，U5⑤脚同相端电压为7．9V，高于反桐端⑥脚7．8V使输出端⑦脚为高电平，U3①脚为高电平；③、⑤脚为低电平；④、13脚为高电平，使11脚为低电平，V1截止，J断电，化霜停止。或、当除霜连续运行10分钟后，计数器U4①脚输出端输出高电平，使U3的④、13脚为高电平，最后11脚为低电平，V1截止，J断电，化霜停止。

2．正常“制热”状况时，制热连续运行42分钟后，U4的③脚输出端为高电平，使U3④、13为低电平，此时室外侧换热器管温低于7℃，使U5的反相端②脚电压为5．9V低于同桐端③脚6v，使输出端①脚为高电平，U3的⑩、12脚为低电平，11脚为高电平，V1导通J动作，又开始除霜。此时由C5、R3组成微分电路，使U4的12脚复位端Cr得到一个复位脉冲，使输出端全部为低电平复位，U4重新计时。除霜10分钟后，U4的①脚输出高电平；或当室外侧热交换器管温上升到24℃时，使U3的④、13脚为高电平，11脚为低电平，Q1截止J断电，化霜停止。此时由C4、R2组成的微分电路提供复位脉冲，使U4重新复位计时，一次制热、循环结束，以此循环下去。德恩特热水器是一线品牌吗

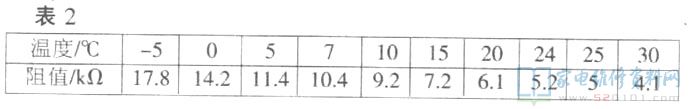

表2为RT负温度系数热敏电阻温度一阻值特质表。

2、问题检修实例

1．制热成效差，室外侧热交换器结冰．

接通电源，测U17己12V输出，桥堆U2已损毁，导致化霜电路停止工作，用4个二极管代换U2，进行化霜后，制热成效正常。海信售后服务网点明细

2．不可以制热

此时指示灯能闪亮，说明稳压和逻辑电路正常，测U3 11脚为高电平，且V1也正常，但测电磁四通阀两端无220V。查室内电路板已接通市电，测试除霜板连线端21S4与零线断开，不可以接通，可见J失效。更换继电器J后制热正常。
