用制冷剂R600a的电冰箱制冷系统的问题检修
R600a虽然是一种绿色环保高效制冷剂,但它是易燃有毒气体,与空气混合能形成爆炸性混合物,遇热源和明火有燃烧爆炸的危险,同时它还可叫人出现头痛、头晕、嗜睡、恶心等中毒症状。在实质修理过程钟,因为修理职员不熟知其安全操作需要,时常有电冰箱爆炸、职员伤亡的事故发生,致使修理职员非常害怕修理用R600a电冰箱,本文作者就R600a的制冷系统的检修要素予以介绍,仅供参考。
市场上大部分电冰箱都用R600a制冷剂。其物质名字是异丁烷,其特征是无氟,优点是制冷效率高,压缩机功率低,缺点是易燃、易爆并有毒。
1、常见问题现象
用R600a制拎剂的冰箱常见问题现象是制冷成效差,或制冷成效愈加差,比如:开始冷藏室制冷成效差,但冷冻室还结冰,最后连冷冻室也不结冰了,压缩机不可以自动停机,一直运转。上述问题容易见到缘由是电冰箱制冷系统管路堵或漏,但从修理用R600a的电冰箱的经验来看,主要问题缘由是堵。因此,本文主要以堵问题的排除为主进行解说。
2、问题剖析与判断
让电冰箱通电运转,手摸压缩机的排气管和吸气管,排气管的温度有肯定升高,回气管稍微凉一点,和正常电冰箱基本一样,但工作一段时间后,电冰箱内部无明显的降温,说明不正常。检查如下:

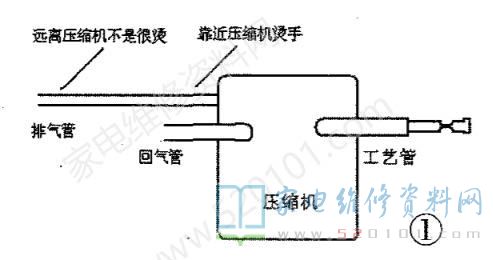

1.手摸压缩机排气管烫手,但离得远远的压缩机的排气管道不烫,正常应该也是烫手的,如图1所示,这说明压缩机排出R600a的效率低或量不足。
2.手摸压缩机回气管温度也较高,正常应该有较凉的感觉,这说明600a回流量少。
3.电冰箱两侧面的内置冷凝器表面只有轻微的温升感,正常时温度应较高,这说明R600a流量不足。

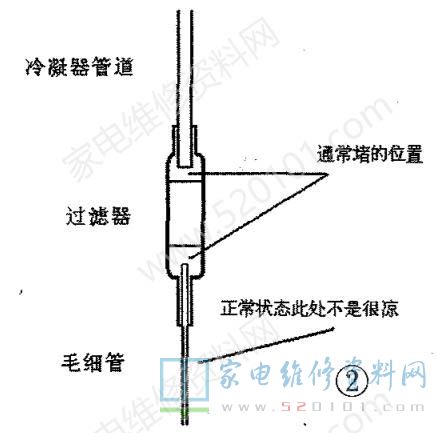

4.手摸过滤器后连接的毛细管,挨近过滤器地方的毛细管有凉感,正常温度应该比环境温度稍高,不应该凉。若感到凉,则说明过滤器和毛细管连接地方处于较大的节流状况,即微堵,如图2所示。方太油烟机官网跟实体店的质量一样吗
5.耳朵贴到电冰箱的两侧面,听内部制冷剂流动的声音是断续的“咕噜”声,正常制冷剂循环的声音是连续的较大“呼呼”声,且不中断。这说明R600a有微堵不可以持续流动,或R600a量少不可以持续流动。
通过上述几个方面的测试,基本判断:压缩机压缩性能变差,制冷系统管路不通畅,或制冷剂量少;下面手摸过滤器后的毛细管,若毛细管较凉,过滤器没温感,说明系统微堵;最后通过感觉其他点的温度,基本判断是过滤器和毛细管连接地方脏堵。
3、修理过程
修理用R600a制冷剂电冰箱要确保修理场地通风好,预防R600a聚集浓度升高。当R600a浓度过大时,遇见明火会爆炸,或引起修理职员中毒。
1.折断工艺管
压缩机工艺口原焊连的工艺管因为在封口时已夹扁夹死形成了压痕,修理时先用手来回折工艺管的压痕处,将管道折断,如图3所示。
工艺管断裂后会有少量制冷剂从断口泄出来,但这并不说明是制冷系统泄漏,致使制冷剂量少。这个时候.些修理员觉得系统内已没制冷剂了,就直接开始气焊,这极易产生爆炸,其缘由是电冰箱内还有很多的R600a被封在冷凝器内。
通过折断工艺管察看R600a泄出量的多少,可以剖析判断多种问题,条件是压缩机试机后刚停机:R600a泄出量大,说明制冷系统无漏无堵,问题是压缩机损毁;R600a 泄出量小,切记可能不是制冷系统漏,还可能是堵,是堵是漏还需通过后续操作进行判断。
2.切割过滤器前部连接管

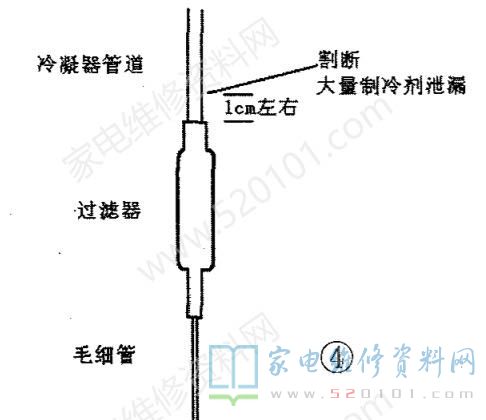

一般电冰箱的过滤器是垂直安装的,如图4所示,将过滤器连同连接的管道,向外倾斜轻拉到电冰箱体外,不要拉成水平状,以免管道弯曲过多而断裂。用小型管道割刀,切割连接过滤器的铜管,不要一下切断,当割到肯定深度时,拿下割刀,用手稍微折开一块缝隙,若有很多的制冷剂喷射而出,而且是液态并迅速汽化,这说明系统并不缺少制冷剂,而是制冷系统存在堵现象。此时,你或许会问:既然系统不缺少制冷剂,为何工艺口没制冷剂呢?
电冰箱易堵的地方是过滤器与和过滤器连接的毛细管部位。通过电冰箱制冷循环可以看出,冷凝器内的很多液态R600a被过滤器挡住了,这就是为何割开此处有很多液态制冷剂,而工艺口处只有少量气态制冷剂是什么原因所在。即便压缩机停机,因为压缩机高压阀片的反向封闭用途,液态制冷剂还是被堵在了过滤器前的冷凝器内,只有经过了很久,制冷剂才能慢慢平衡。
提示:在切开压缩机工艺口后,若没多少制冷剂,也不可以直接用气焊拆卸过滤器和工艺管,而是要割开过滤器.前的焊接管道,以放掉管道系统中的R600a,从而预防气焊时发生爆炸。
有些过滤器本身带有修理工艺管,可以折开此处工艺管察看此处R600a量的多少。若制冷剂量不少,可以判断电冰箱的问题是过滤器堵;若此处制冷剂量也是极少或没,说明电冰箱制冷系统有泄漏点。
3.焊接工艺口气门芯单向阀

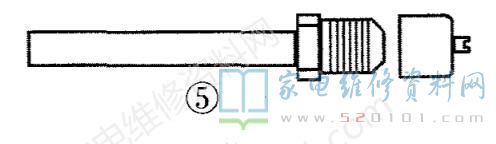

因为R600a易燃易爆,从工艺上需要电冰箱工艺口的封口不可以用气焊。所以在检修电冰箱时,在工艺口不再焊接铜管,而是焊接气门芯单向阀作为新的工艺管用,这也是检修R600a冰箱所要学习的新的操作工艺。单向阀价格实惠,市场上易购到,修理电冰箱时用操作便捷,不需要焊接,工艺口密封性非常不错,如图5所示。
单向阀介绍
单向阀管道是直径6mm的铜管,阀体是带有气门芯的英制1/4英寸连接头,连接头外套螺纹连接的密封盖帽,盖帽内有一圈橡胶密封垫圈,以提升盖帽的密封性;盖帽的顶部有一个开叉的突起,是用于拆卸和安装气门芯的卡扳。用盖帽封口时,要检查盖帽内的垫圈是不是正常,不可以有破损或断裂现象。

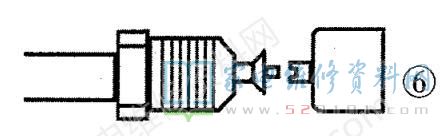

单向阀的气门芯用盖帽,可螺旋进入连接头内,如图6所示。在用单向阀前,要检查气门芯上的密封胶垫是不是完好。安装气门芯时,旋到位稍加力即可,力量过大可能拧破胶垫。
在压缩机工艺口上焊接单向阀
在此操作过程中,系统中不可进入脏物。放掉制冷剂后,先用气焊将压缩机工艺口原已折断的工艺管焊下来。

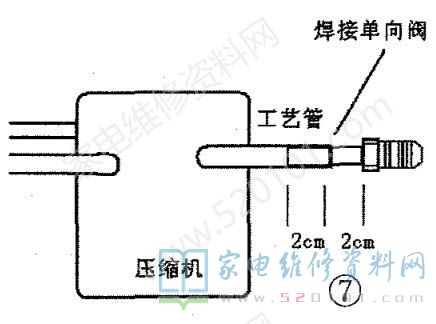

1)适合截取单向阀的管道长度因为单向阀本身所连管道有肯定的长度,而电冰箱后面压缩机附近空间有限,所以要截取适合的长度。单向阀在用的时候不要弯曲,最好直用,由于单向阀的管道较薄,所以越短越利于单向阀的安全,预防受力弯曲损毁。考虑单向阀管道焊接操作,所以单向阀管道在压缩机工艺口外留长2cm左右即可,单向阀插人压缩机工艺口内也有2cm左右,考虑这两个长度,应适合割掉多余的单向阀铜管,如图7所示。
2 )卸掉单向阀气门芯.单向阀是要焊接到压缩机上的,所以要将气门芯卸掉,不然气门芯的胶垫会因焊接时的高温而损.坏,没办法起密封用途。卸掉的气门芯应放到干净的地方。
3 )焊接单向阀单向阀的管道和压缩机工艺口的规格是配套的,单向阀管道可以插进工艺口内。焊接工艺口和管道最好一次性焊好,并且在整个焊接过程中要防止导线及箱体受高温烘烤。
4)安装气门芯待单向阀和压缩机工艺管自然冷却后,先将单向阀连接头周围清理干净,再装进气门芯,盖好盖帽,最后将整个工艺管清理干净,如此才算完成压缩机工艺管的安装。
4.吹通制冷系统管路

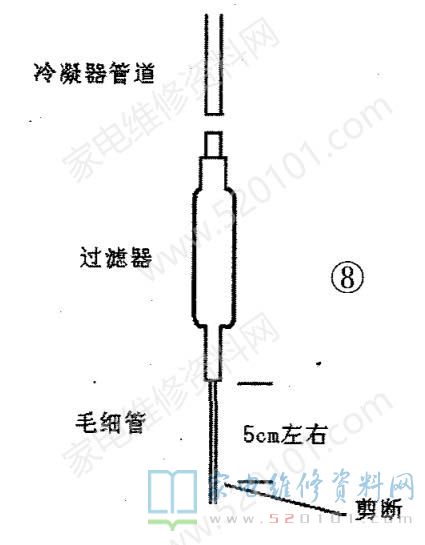

割掉和过滤器连接的冷凝管,在过滤器毛细管端,连同5cm左右毛细管也剪掉,如图8所示,移走过滤器。剪毛细管要用专用的剪刀,或用钳口剪下痕迹再折断,以保证毛细管口径不可以变小。

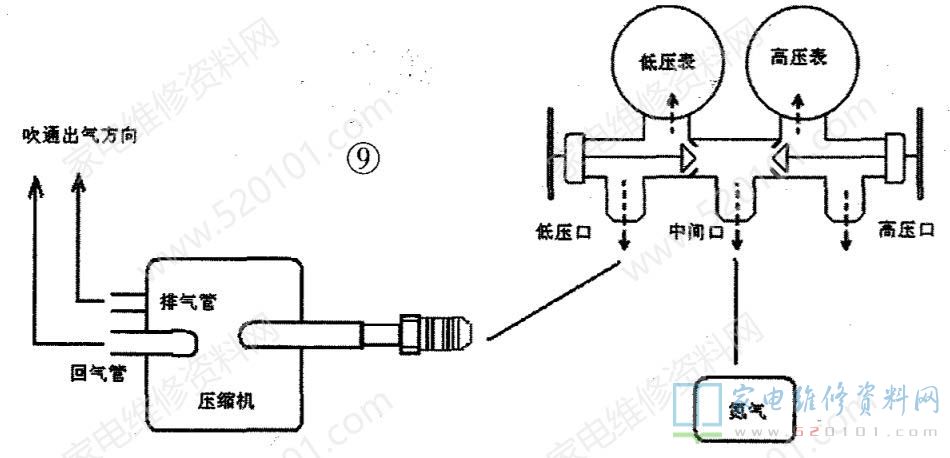

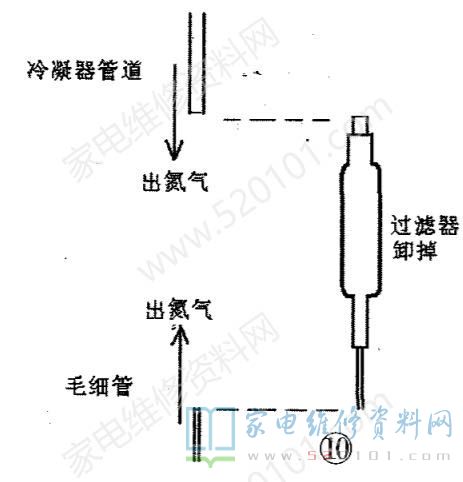

在压缩机工艺管口单向阀处连接修理表阀,接通氮气,若没氮气可以用R12或R22,吹通电冰箱制冷管路与排走里面残存的R600a,如图9所示。在吹氮气时,在割掉过滤器后留下的两个管口处,感觉是不是有氮气吹出。先将手放在过滤器割掉的粗管口处,然后用手指头堵住管口,再将手放在剪开的毛细管管口处,若都有氨气出来,如图10所示,说明制冷系统管路通畅,问题缘由的确是过滤器脏堵。
5.焊接新过滤器
在电冰箱修理中,只须是断开管路修理,无论是那些问题都要换上新的过滤器。新过滤器是真空千燥包装,什么时间用什么时间拆包装。
将过滤器连接到原过滤器粗管地方。由于粗管被弯曲割断,所以在前面的弯曲和割的时候要考虑到目前要进行的焊接操作。因为毛细管和铜管粗细可能不配套,要先对管口进行适合处置以减小缝隙间距,以利于焊接。调整好过滤器和铜管的插接深度后焊接品
6.焊接毛细管
将焊好的过滤器根据原地方进行管道弯曲复位,不然毛细管的长度可能不够,接着将毛细管和过滤器插接好并焊接,最后整理好有关管道。
提示:在检修使用R600a的冰箱时,严禁在用户家拆开制冷系统进行检修,而应在无易燃易爆且无明火的空旷场地上进行,并一直维持好的通风。在灌注制冷剂时,为防止可能产生静电从而产生火花,需要所有设施需要靠谱接地,所有接地需要结实。
7.抽真空

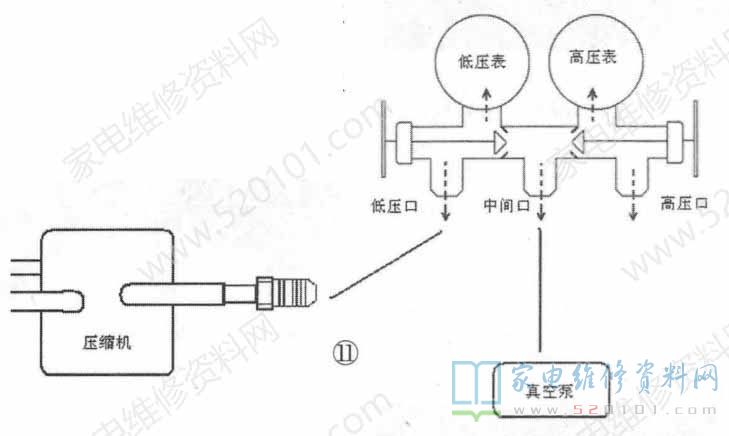

压缩机工艺管单向阀处连接修理双表阀的低压管道,关闭高压管道,开启低压管道,中间管道连通真空泵开始抽空,如图11所示。抽空40~60分钟即可。由于制冷系统本身是堵问题,又是现场修理,没多少水分进入管路。
抽空过程听真空泵的声音,判断制冷系统是不是有漏点,主如果三个焊接,点和管道弯曲的地方。
修理R600a电冰箱最好用双表阀,利于察看负压和调试制冷剂,与便于R600a的特殊操作。
8.真空保压
完成抽空后关闭表阀,卸掉真空泵,记好真空重压数据。若保压20分钟重压没回升,说明正常。
9.开启制冷剂

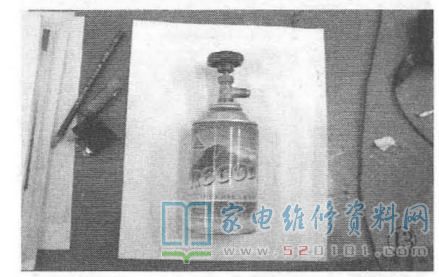

制冷剂R600a一般是125g的小罐装,要用专门的开罐器进行

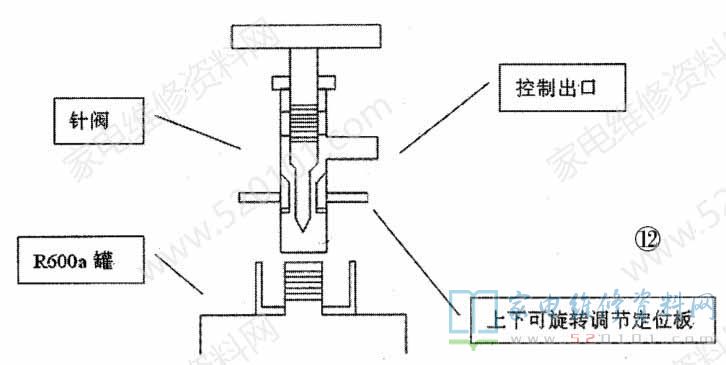

操作,开罐器是直通针阀结构,如图12所示。
处置RG00a罐口
R600a罐口一般贴有一个小标签,撕掉标签,并将罐口的平面擦千净。
调试针阀
检查针阀内有无橡胶垫,内表面是不是平整,表面是不是干净。旋转阀杆应手感灵活,但不可以太松,由于阀杆太松,会向周围泄漏制冷剂。同时,在调试过程中,由于低压是负压而会漏进空气,导致修理失败,所以要适合拧紧阀杆的密封螺母确保不漏气。
卡哇伊at220
安装针阀
1)针阀的螺母和罐子的螺纹是英制1/4英寸标准结构。
2)逆时针旋转针阀,使阀杆上的针退回到阀内。将针阀旋转到制冷剂罐口的螺纹上,用手拧紧,稍加力即可,不需要其他工具加力,由于力量太大会致使垫子变形,出口变小,影响操作。罐口的平面和针阀内的橡胶垫贴紧,以确保连接密封。
3)调节针阀的定位装置,使之与罐体维持相对一体,如图13所示。如此在旋转阀杆时,阀体和罐体间就不会有相对运动,制冷剂也就不会从连接平面处泄漏。
4)顺时针旋转针阀到底,最后稍用力,针阀刺破罐口的金属平面,罐子和阀接通。针阀旋转到底关闭制冷剂罐出口,R600a不会泄漏;反向旋转针阀,开启R600a罐出口。
10. 连接真空泵、R600a制冷剂罐及抽空连接管道
修理R600a的电冰箱用双表阀

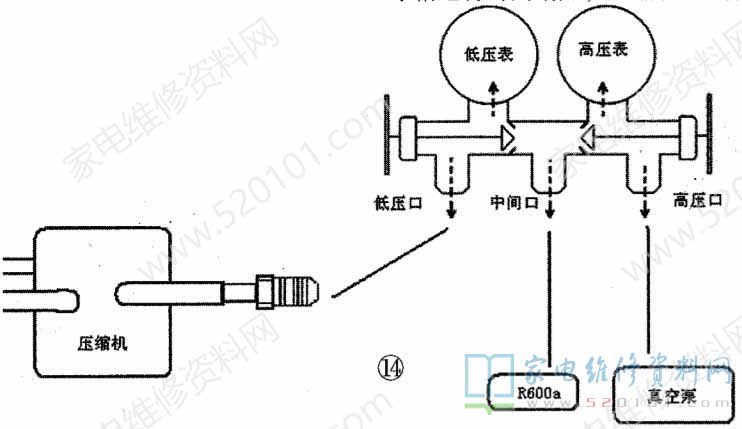

表阀连接处于真空保压状况,卸掉真空泵连接在双表阀的高压管道上,将R600a罐连接到双表阀的中间管道上,如图14所示。
先开启真空泵运转,再开启高压表阀,真空泵对制冷剂连接的管道进行抽空,运行3~5分钟,同时听声音以判断是不是漏气。由于此时工作在负压状况,若有漏气,则空气会进入制冷系统,致使修理失败。
开启低压表阀,连通真空泵、制冷剂罐、制冷系统,再继续抽空3分钟。
关闭高压阀,断开真空泵,关闭真空泵电源。
11.加注制冷剂依据经验结合平衡重压加注制冷剂。
倒置制冷剂R600a罐,开启针阀加液态制冷剂进入制泠系统。冬天重压控制在0.1MPa,夏天重压控制在0.2MPa
关闭针阀,完成制冷剂充注。
12.通电调试平衡重压充注制冷剂量是不足的,需要在调试过程中继续补充R600ao实质修理定量加注制冷剂虽然不需要调试,制冷剂的量在铭牌上有标注,但一般操作不便捷。
通电调试主要调试压缩机电流低压重压,察看制冷成效等。压缩机上一般有电流标记,但要用较为精准的数字电流表。
R600a制冷剂的规范制冷低压重压是-0.27MPa。
电冰箱通电运转
重压表指示的低压重压开始降低,直到稳定到负重压某个数据。
调试制冷剂
开启制冷剂针阀,罐子正放进人气态制冷剂即可,控制低压重压开始渐渐回升。
当重压回升到-2MPa左右的时候,关闭针阀。若关闭针阀重压又迅速降低,说明需要继续加制冷剂,若重压基本不变,进行试机。
感觉排气管烫,电冰箱两侧冷凝器温热,回气管不烫,电冰箱内有明显制冷成效,这说明正常。伴随电冰箱运行时间增加,压缩机回气管有凉感,说明正常;若不凉说明制冷剂不足。
听箱体内制冷剂蒸发的声音,若有连续不断较响的“呼呼”声,说明正常,不然表明制冷剂不足。
若连有电流表的话,电流要小于额定电流0.02A左右,小得过多说明制冷剂不足,达到或超越则说明制冷剂过多。伴随电冰箱运行时间增长,内部温度减少,低压重压伴随减少,重压不小于-0.3MPa表明正常,反之则需要再补充适量的制冷剂。R600a的补充原则是渐渐增加,不可一次加得过多。当电冰箱可以自动温控开/停机时,说明电冰箱的调试基本正常了。
提利:调试过程要小心翼翼,操作时的动作幅度不可以过大,不然非常可能引起管道连接松动,在负压状况下进入空气。空气过多,低压正常但制冷成效差,高压高,且电流大。不少修理过的电冰箱用一段时间后,压缩机损毁,都是由于在调整制冷剂量的过程中进入了空气。在调试过程中,在没开启针阀时,若发现低压重压渐渐变高,电流增加,说明系统漏气了,需重新抽空。在整个调量制冷剂量的过程中,只开启和关闭针阀,不要调整表阀的旋钮,以降低进空气的几率,即便结束后也不可以动。
13.封口
如电冰箱制冷成效正常,且能正常开机和停机,则可以进行封口处置。先将电冰箱断电,察看重压表指针,当重压从负压渐渐回升超越0时,卸掉压缩机单向阀上的表阀连接管,拧上密封盖帽。
不可以在压缩机运转或重压为负时卸掉表阀,由于如此会进人空气;也不可以在重压回升到正压较高时卸掉表阀,以预防制冷剂回管太多,从而引起电冰箱缺少制冷剂。
