康佳LED40F1120C液晶电视红灯亮不开机的维修

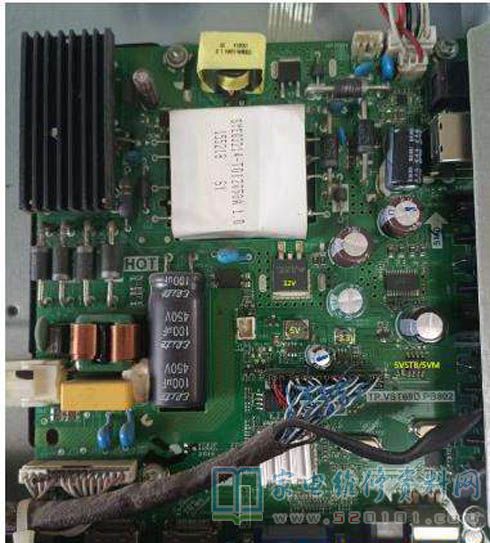

        接修一台康佳LED40F1120C液晶电视，故障表现为红灯亮不开机。打开后背盖，见是TP.VST69D.PB802三合一主板。通电测量各路电压，12V正常，5V-STB/3.3V/1.8V/1.15V均正常，唯独5V-M为0V。5V-M为0，主电路就无法启动。5V-M源自ON/OFF开关电路。

        在检测该电路无明显对地短路的情况下，怀疑面板待机轻触开关有问题。一旦轻触开关在开路性失效状态，电压信号无法加到QM2基极，导致QM1无法导通，以至5V-M电压为0V。

        经检查，待机键轻触开关果然呈开路性失效。为防后遗症，将7个轻触开关全部换新。换新后，故障排除，完美修复。

东芝服务

PB802三合一板麦博m200电路图

12V形成电路

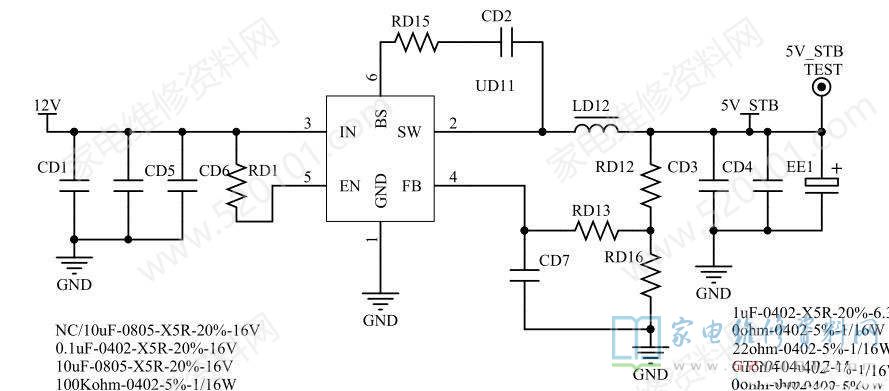

5V形成电路

1.8V 3.3v形成电路

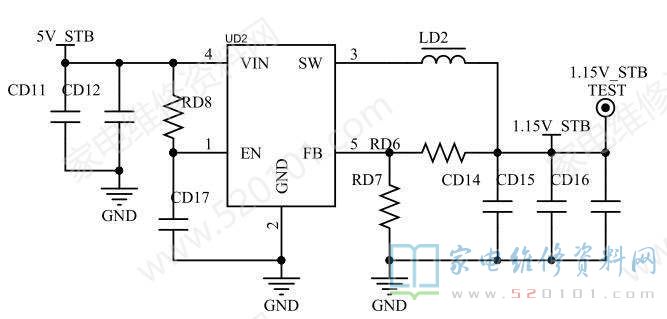

1.15V形成电路

东芝背投喇叭怎么样

5V-M电路
