康佳S55U液晶电视黑屏的故障维修

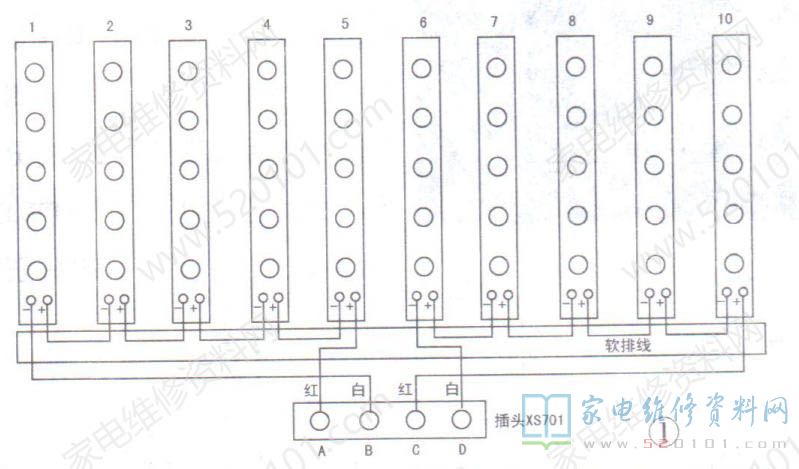

        一台康佳S55U型液晶彩电，开机后伴音正常，黑屏。上电，实测背光输出插座XS701各脚电压均为OV。外接点灯器检测灯条，一组灯条不亮，另一组灯条亮，点灯器显示电压为51.9V，此时屏上出现较暗的图像。看来屏内灯条坏了，开机后背光电路进入了保护状态。小心翼翼地拆开液晶屏，发现该机屏底部平铺有10根灯条，每根灯条上有5只串联的灯珠，5根灯条串联成一组，其连接关系如图1所示。附近皇明太阳能维修点电话

        用点灯器检测，发现A、B所连灯条不亮。检测相关灯条，发现多只灯珠断路。为保证维修质量，决定将10根灯条全部换新。将新灯条按原位安贴好，并插好灯条插头，用点灯器测得A.B组灯条电压为68.6V，C.D组灯条电压为66.8V。海尔空调故障

        装好液晶屏后试机，故障排除。这时测得插座xs701中A、B端间电压为79.6V，C、D间电压为79.7V ，即加在每只灯珠上的电压约为3.18V。为了延长灯珠寿命，决定调低背光亮度设定值。实测背光亮度为"100"时(原设定)整机交流电流为0.43A;将背光亮度改为"50"时，整机交流电流降为0.31A。
