采用夏普RUNTK5261TP逻辑板液晶电视灰屏维修过程

2024-8-12

接修一台杂牌高普70寸液晶电视，开始是宽竖条，一段时间后，再开变成灰屏。该机采用夏普4k屏幕，逻辑板为T-Con RUNTK5261TP。国内采用该逻辑板的，还有海信和夏普的60寸电视等。测逻辑板12v供电正常，其他电压全无。断开左右半年屏电缆，也是如此。测右边一颗大电解电容正极对地电阻为2欧姆，明显短路。由于该逻辑板烂便宜，才20元，遂从网上购了一块，换上，故障依旧。测大电容正极电阻还是2欧。奇怪了。万家乐燃气灶24小时服务电话郑州

后查阅外网，采用这个逻辑板的索尼电视机 E701i-A3在美国很多。原来，这个逻辑板，只要液晶屏损坏，15v的升压晶体管就会损坏短路，导致全部电压保护。判断液晶屏好坏，很简单，测15v电压的整流二极管输出端电阻，正常为9-10k，如果低至1k，则液晶屏损坏。

结果量了一下，果然如此，电阻为1k的样子。断开液晶连接线，右边的排线断开后，电阻恢复为10k。确定是液晶的右边排线对应部分坏。仔细检查，发现右边排线对应的电路板分两段，中间由排线连接。拆开排线，排线上有2个引脚烧黑短路。估计是结露或者进水腐蚀导致。割裂开烧黑氧化部分。短路排除。

西单大悦城苹果

接下来就是考虑如何修复被损坏的逻辑板。因有2块一样的坏板，从其中一块的升压电路上拆下一个晶体管（大概是mos管）下来，代换已经短路的15v的升压管，虽然型号不同，结果正常使用。开机恢复到竖带画面。

画面的竖带，确定是cof损坏导致，因无相关的压屏设备，无法更换。维修放弃。

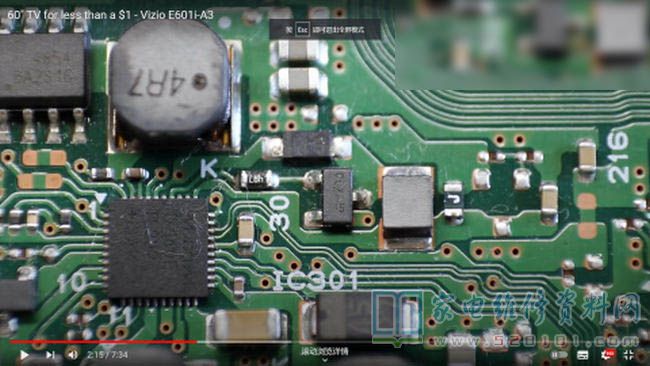

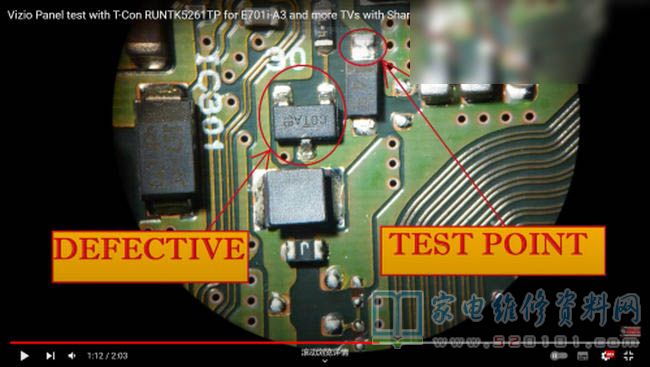

附上具体的三极管位置，和15v输出测试点。
