康佳LED40F2200NF液晶电视光栅闪烁的问题修理

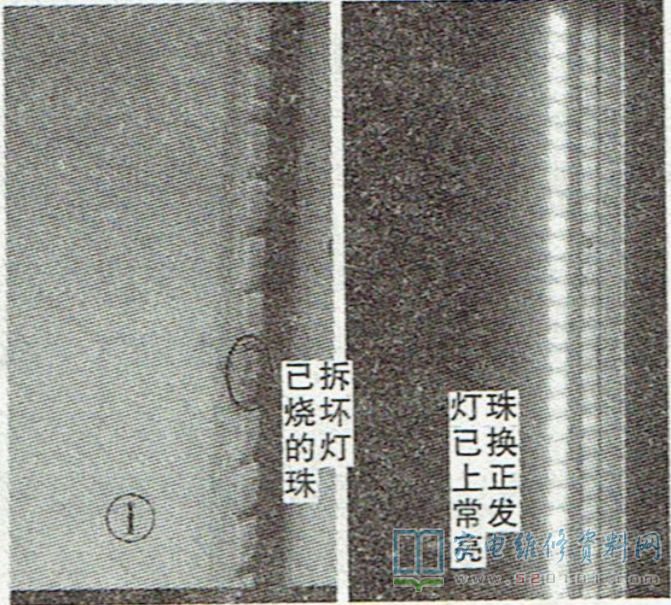

接修一台康佳LED40F2200NE型液晶彩电,开机后光栅亮度闪烁。该机使用三合一板。测电源电路上标有12V、100V电压,分别在6V~9V、55V~96V之间波动。更换开关电源PWM控制芯片FAN6755,无效。断开背光控制芯片N701②脚的12V供电,12V及100V电压立即正常,更换OCP8122A后光栅亮度不再闪烁,但屏左边暗,右边亮度正常,显然灯条有问题。咨询该屏的灯条价格在150元左右,价太高,于是决定拆屏更换损毁的灯珠。拆开屏,发现该机共有108只灯珠。经查L13烧断,如图1所示,换新后问题排除。值得注意的是,在拆装屏过程中必须要细心,尤其是在拆装背光导光组件时,手要洗净或戴上干净手套。易开得净水器安装方法
