液晶电视IP板电路特点分析

IP是英文INVERTER(逆变器，又称背光板)与POWER(电源)组合后的简称，即“逆变+电源”的意思。具体而言，是指将逆变电路与电源电路设计到一块板上，这也就是常说的二合一板。这种架构的电路与传统的分离式电路设计有何不同呢?

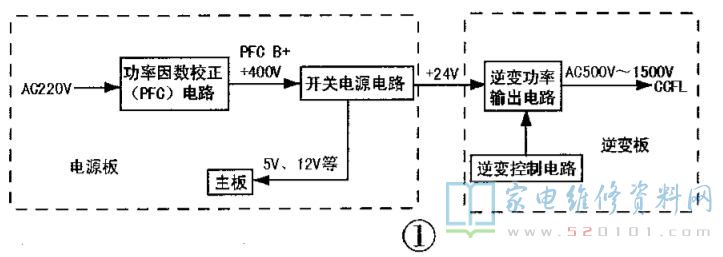

在传统的液晶彩电电路设计中，电源电路与逆变电路分设在两块板上，电源电路输出5V、12V等电压送给主板(又称信号板)，输出功率较大的+24V直流电压(20 英寸以下小屏幕多采用12V直流供电)供给逆变器，其电路结构如图1所示。北京施华洛世奇售后维修点

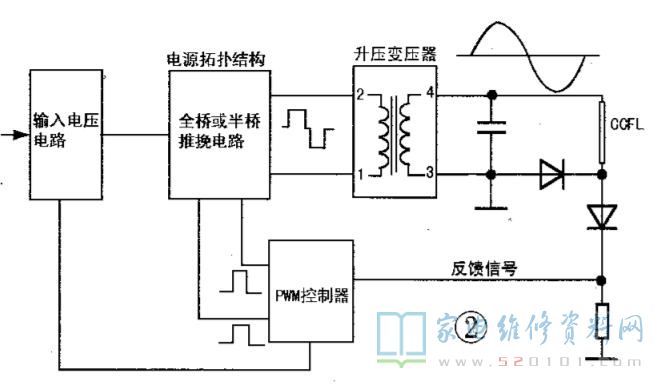

逆变器驱动的是冷阴极灯管CCFL(COLD CATHOD EFLUORESCENT LAMP)。为了灯管的寿命最大化，需采用交流波形驱动CCFL。为了使灯管的效率最大化，需用接近正弦波的交流电驱动灯管。因此，逆变器的的作用是通过控制芯片输出PWM脉冲，驱动功率MOSFET管工作，进行DC-AC变换，将直流电压变成40kHz~80kHz的高压(500V~1500V )交流电，从而点亮CCFL，其原理框图如图2所示。

对于图1中而言，其逆变的过程为AC220V->DC400V->DC24V->AC50OV->1500V->点亮CCFL。

美的饮水机售后服务电话

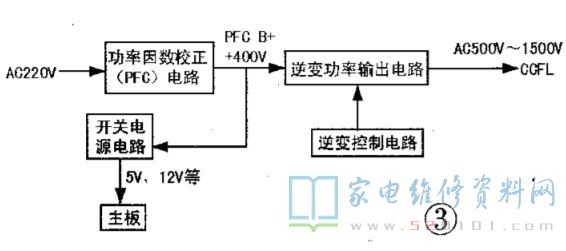

在大多数IP板电路中，电源电路输出5V、12V等电压送给主板，这一点与图1所示的传统电路设计相同，不同的是逆变器的功率输出电路的供电为PFC输出电压(约+400V，热地)，其电路结构如图3所示。

该架构的逆变的过程为AC220V->DC400V->AC50OV~1500V->点亮CCFL，与图1相比，少了DC400V- DC24V这一环节，电源效率有所提高。另外，由于IP板上开关电源次级无需为逆变器输出功率较大的+24V直流电压(或12V直流电压)，这大大减小了开关电源的输出功率，其对应的元件(如开关变压器开关管等)的电流参数得以降低，电路稳定性得以提高，正因如此，IP板已成为了后期LCD液晶彩电的主要电路方式。

由于IP板的逆变器的功率输出电路的供电为+400V ( 热地)，因此其电路必须采用电气隔离驱动，同时要求功率MOSFET管的耐压值不得低于600V。

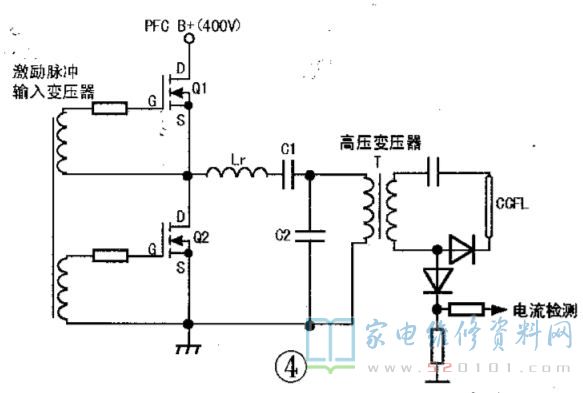

IP板的逆变器的功率输出电路多采用半桥拓扑结构，如图4所示。高压变压器T的原边与谐振电感Lr及谐振电容C1串联，与谐振电容C2并联，开关管Q1、Q2交替导通。在灯管起辉时，电路表现为并联谐振特性，等效于一个电压源，可输出较高的峰值电压;当灯管点亮后，Q1Q2的开关频率高于串联谐振回路的频率，此时功率输出电路等效于一个电流源，以保证灯管稳定工作。疏通下水道的电话

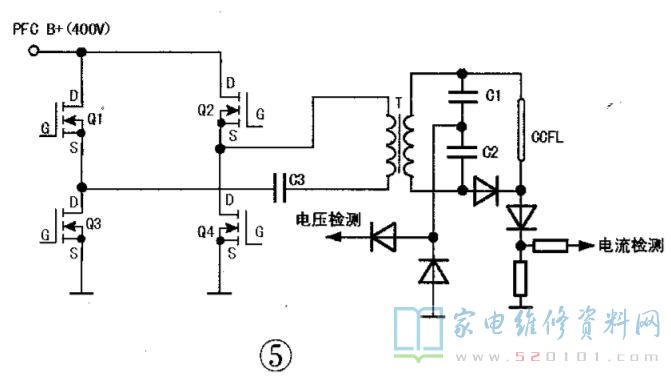

部分IP板的逆变器的功率输出电路采用全桥拓扑结构，在半桥拓扑结构的基础，上增加了两只功率管，如图5所示，Q1、Q4与Q2、Q3交替导通。其中，C3的作用是阻断直流，C1、C2是变压器副边的过压检测电容，同时也是谐振电容。
