麦格米特MLT198TL/TX电源板电路图与实测数据

MLT198TL与MLT198TX型电源板系麦格米特公司生产，输出电压有24V/9A、12V/2A、5V/4.5A和5VSB/0.5A。该电源板用于TCL 37E19、40E09、42E09、42P02A及三洋LCD-40CA610等型液晶彩电中。另外，也有不少26英寸~42英寸的组装液晶彩电采用该电源板。

MLT198TX型电源板电路图如图1~图3所示。值得一提的是，MLT198TX与MLT198TL型电源板虽部分元件型号与位号不相同，但电路差异不大，维修时可相互参考。万家乐售后服务电话24小时

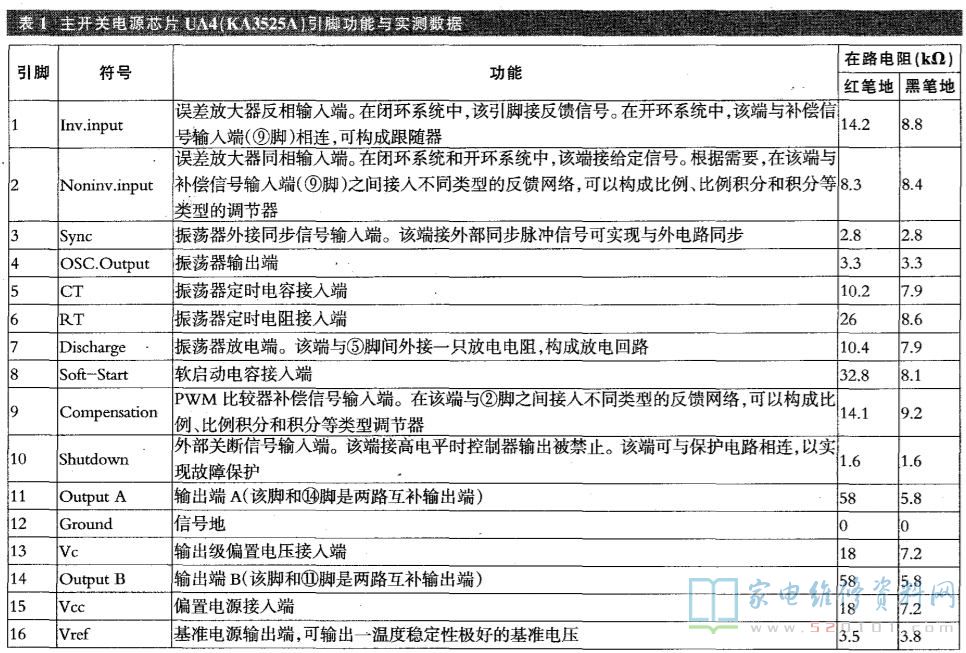

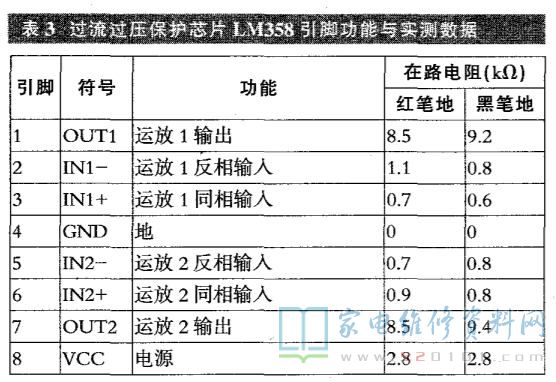

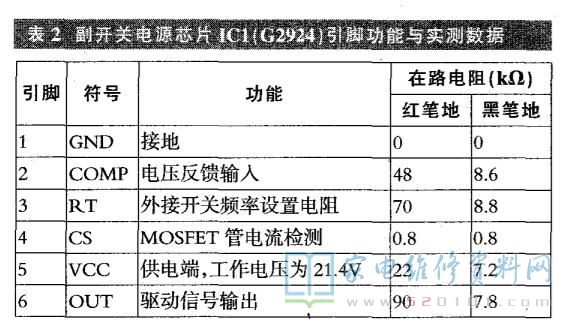

MLT198TL型电源板主要IC引脚功能与实测数据见表1~表4。

万能空调遥控器代码是多少

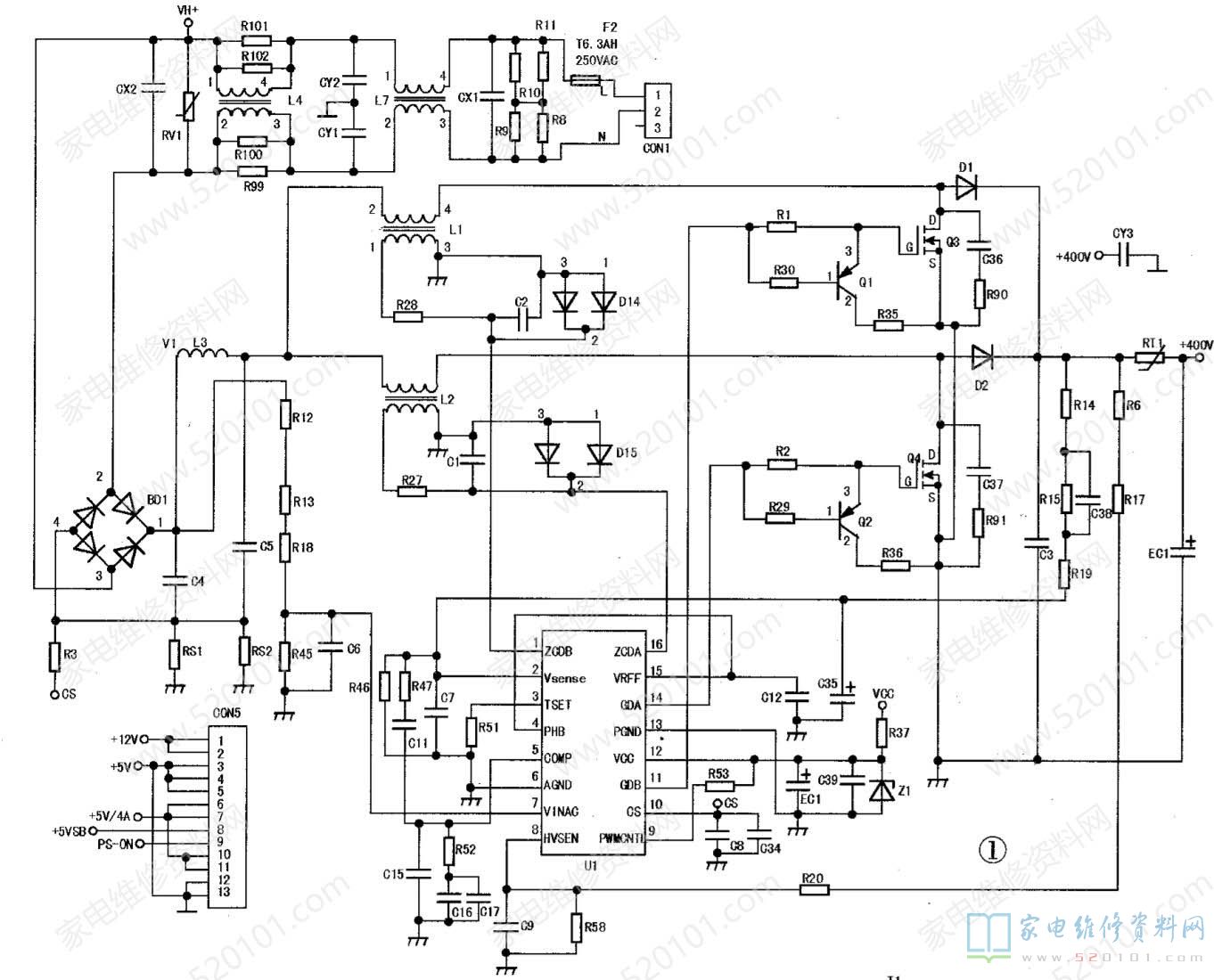

一、MLT198TX型电源市电输入与PFC电路

二、MLT198TX型电源副开关电源电路

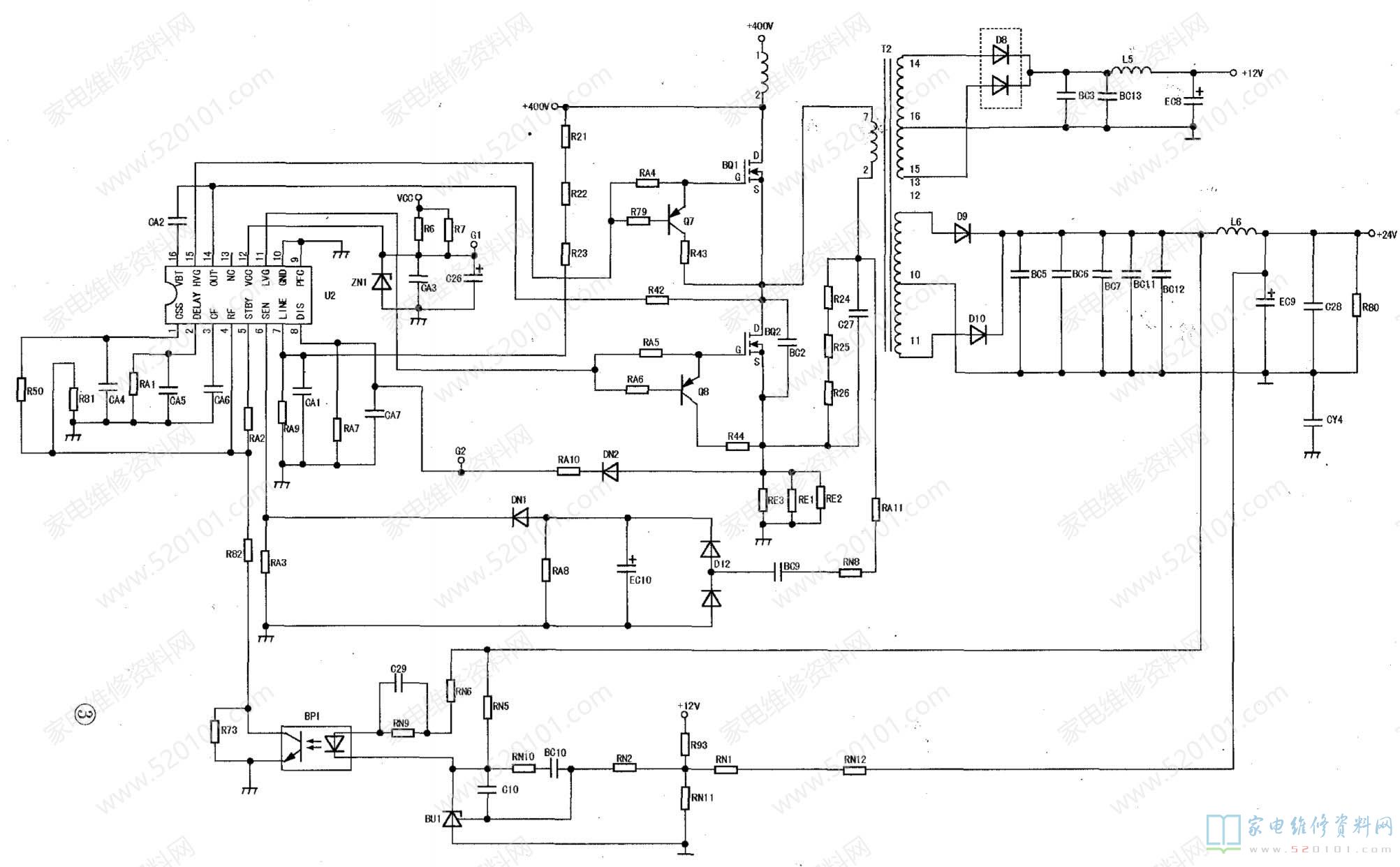

三、MLT198TX型电源主开关电源电路
