创维32E510E液晶电视灰屏问题修理
.jpeg)

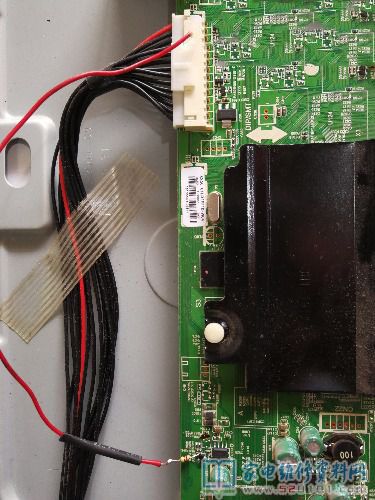

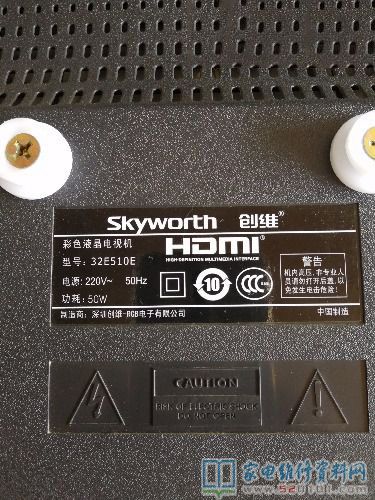

前一段时间接修一台创维32E510E液晶电视，刚开机LOGO正常，几秒背部光亮，灰屏。最初以为程序有问题，拆下25Q16用RT809F读取数据感觉正常，又焊上机测量逻辑板工作电压为0伏，问题在这里，上屏12伏由U113控制，测U113输入12V正常。而U113输出由边上一个贴片三极管控制，测三极管基极R558电阻上电压刚开机12伏，几秒降到0伏。没图纸，也没办法跑线路，于是我拿下1KΩ的R558.另取一只4.7KΩ电阻接三极管基极，另一头飞线到背光控制脚，试机，图声所有正常。长虹等离子电视维修手册
