TCL L32S3211液晶电视黑屏的故障检修

cn3052a芯片各脚功能

一台TCL L32S3211液晶彩电，开机后声音正常，但屏幕不亮，没有图像。声音正常，黑屏问题一般在背光电路。测得背光驱动板上的24V输人端的电压为0V，并测得该输，入端对地没有短路现象。长虹客服电话24小时

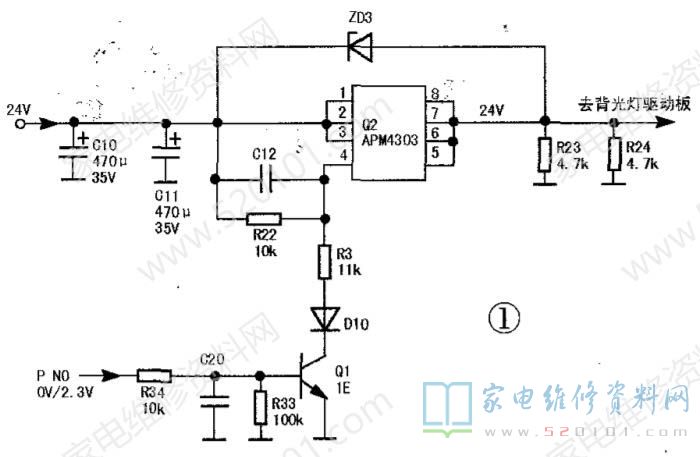

接下来检查电源板上的24V转换电路，如图1所示，测得P沟道场效应管Q2(APM4303)的⑤~⑧脚(输出端)电压为0V，但Q2的①~③脚(输入端)电压为24V(正常)，这说明Q2处于截止状态或者其本身已经损坏。测量Q2的控制端④脚电压，在待机和开机状态下基本无变化，均为24V(正常时，待机状态为24V，开机状态为20V)。测得PNO端口的电压在待机时为0V，开机时为2.3V，均正常。检查R34(10kΩ)、C20、Q1 (1E) 、D10 R3(11kΩ)等均无异常。最后在测量Q2的④脚与①~③脚之间的在路电阻值时发现其阻值只有600Ω 左右，偏小，据此判断Q2的④脚与①~③脚间存在漏电现象，使Q2的④脚始终保持有24V电压，从而不能让Q2导通。

拆下Q2检测却是好的，怀疑Q2焊盘铜箔线之间漏电，经检查确是如此。Q2的④脚铜箔走线夹在其①~③脚和⑤~⑧脚之间，距离极近，用来固定Q2的粘胶又刚好粘在④脚和①~③脚的铜箔线上，漏电根源应在这里。小心清除粘胶，并用锋利的小刀将Q2焊盘里的铜箔走线缝隙刮深一点，直到Q2焊盘的④脚和①~③脚在路阻值升至10kΩ时为止。焊好APM4303，长时间试机，故障不再出现。
