长虹DFS系列单相柜式空调单元电路剖析与问题修理

安卓手机清理内存怎么能最干净

长虹"DFS” 系列单相柜式空调，主要包含KFR-51LW/DFS、KFR-60LW/DFS、KFR-71LW/DFS等热泵空调及KF-51LW/FS、KF-60LW/FS、KF-71LW/FS等单冷空调。该系列空调控制电路由辅助电源主控电路、操作显示电路及遥控器组成。

主控电路使用通用电控板，再借助机型选择开关与不同型号的空调相匹配。主控电路以高集成度大规模8位微处置器为核心构成，由I/O接口对各输入信号进行采样，通过处置和比较，发出指令控制继电器，驱动压缩机、室外风机、电磁四通阀、加热器、室内加速风机、风栅及电子集尘器等实行机构动作，从而达成室内温度和湿度的调节控制。

1、辅助电源电路

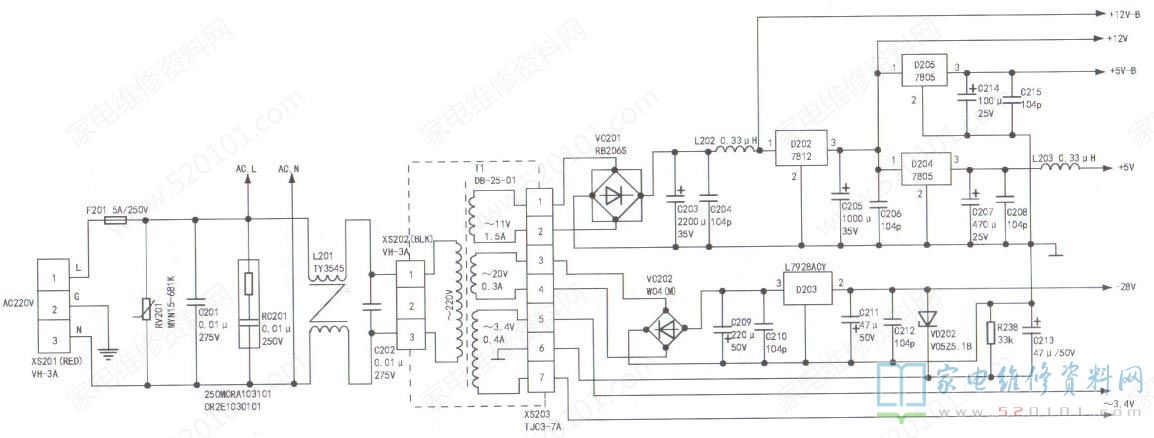

"DFS"系列定速空调无需大功率直流电源，而使用变压器降压型集成稳压式直流电源，电路原理如图1所示。

1.市电输入抗干扰电路

AC220V交流市电经接插件xS201引入主控电路板，经电流保险F201后分为两路：一路经XS202送至电源变压器T1初级;另一路为交流主负载提供工作电源AC.L和AC.N。

C201、C202、RC201、L201 用于高频消噪滤波，吸收电网窜入的高频干扰及尖峰脉冲，确保空调供电平稳。压敏电阻RV201是输入过压及错相保护元件，市电输入正常时，其阻值甚大，对电源电路无影响。

当因雷电、电网打火产生脉冲高压或误将AC380V电压引入时，RV201阻值飞速减小到数欧至数十欧等于短路状况，F201因过流而熔断，保护主控电路元件。

2.整流稳压电路

辅助电源电路由电源变压器T1降压、桥式整流、电容电感滤波及三端固定稳压集成等电路组成，有七组电压输出。T1次级输出有三个绕组：

AC11V/1.5A绕组由XS203①、②脚引出，经VC201桥式整流，C03、C204、L202平滑滤波后，由+12V-B端输出12V直流电压，为 10只继电器供电;同时，经D202稳压后分成三个支路：一是由+ 12V端输出12V直流电压，为反相驱动器D209.D210及电子集成器供电；二是经D204稳压和C207、C208.I203滤波后，由+5V端输出5V直流电压，为主板微处置器D201及其外围电路供电；三是经D205稳压和C214.C215滤波后，由+5V-B端输出5V直流电压，为串行通信电路大屏幕液晶屏LCD驱动器D101、真空荧光屏VFB驱动器D103及其外围电路供电。

AC20V/0.3A绕组由XS203③、④脚引出，经VC202桥式整流、C209~C212滤波，VD202抬升电压和D203稳定为-28V，从-28V端输出，为VED驱动器D103②脚供电。华帝灶具维修的注意事项

AC3.4V/0.4A双绕组由XS203⑤~⑦脚引出，⑥脚中心抽头接地，增加抗干扰性功能，⑤、⑦脚输出做真空荧光屏VFD的灯丝电压，分别经XP102①、②脚加到VFD屏①~③脚和③~⑤脚，用于灯丝加热。

2、主控制电路

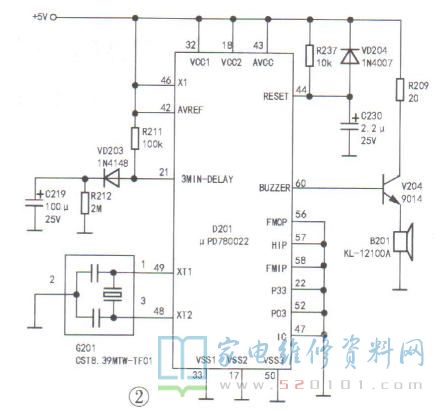

"DFS”系列空调主控集成电路D201使用NFC公司生产的8位微处置器芯片uPD78022，工作电压为+5V土0.5V，内含168kB的ROM.1024kB的RAM 及外部64kB的ROM扩展空间，系统控制电路如图2所示，各单元电路工作原理如下。

1.上电复位电路

由R237、C230及保护管VD204组成，因为C230两端电压不可以突变，故每次漏电时，D201复位脉冲输入端44脚为低电平，使D201内部ROM指针指向第一程序存储单元，并将RAM中的数据全部清零。

伴随C230经R237不断充电，44脚电压不断上升，当升至高电平后，复位清零过程结束，D201开始实行工作程序，进入正常工作状况。复位过程时间长短，由R237或C230取值大小决定。

2.时钟振荡电路

由石英晶体G201和D201 48、49脚内部两个反相驱动器组成，产生8.38MHz时钟脉冲信号，经分频处置后，控制各单元电路协调工作。

3.蜂鸣器电路

蜂鸣器电路是“人机对话”的要紧单元电路，在开机、关机、遥控操作、手工操作及电路工作异常时发出确认音，提醒操作是不是有效。当需要蜂鸣片B201鸣响时，D201 60脚输出约3.8kHz间歇脉冲串，经V204放大后使B201发声， R209为限流电阻。

4. 3min延时保护电路

由R211、R212、C219、VD203组成的延时保护电路用途有2、一是压缩机运转过程中忽然断电停转，随即又立刻恢复供电，此时制冷系统高、低压管路重压不平衡，若压缩机立即启动运转，会因启动负荷过大而很难启动，甚至导致压缩机损毁，经3min延时后，制冷系统重压基本达到平衡，这个时候再启动可保护压缩机；二是当空调制冷或制热工作模式发生转换时，压缩机要停机，延时一段时间后才能二次启动，预防压缩机过载损毁。延时时间由D201 21脚测试，因为R211、VD203、R212的分压用途，正常工作时21脚电压约4.7V ，C219电压约4.4V。压缩机停转时，+5V电源电压消失，此时C219经R212放电，VD203反向偏置起隔离用途。当第三通电开机时，D2012脚测试到C219电压低于内存对比值，说明满足延时3min需要，则启动压缩机;反之，D201不允许压缩机启动，直到延时3min使21脚电压低于对比值。有关电路见图2。

5.温度测试电路

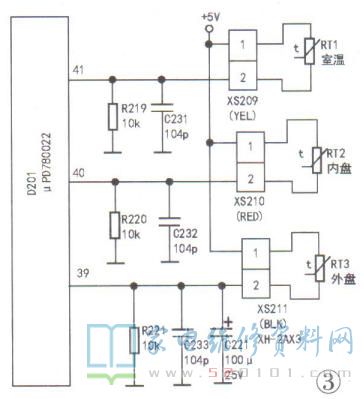

温度测试电路如图3所示。

该系列空调有三个温度传感器，均为NTC负温度系数热敏电阻:RT1为环境温度传感器，用于测试室内温度，安装在操作显示面板内;RT2为内盘管温度传感器，安装在内盘管的小U管处，用于测试蒸发器或冷凝器温度;RT3为外盘管温度传感器，安装在外盘管的小U盘处，用于在制冷时测试冷凝器温度，制热时测试蒸发器温度。以室温测试电路为例，RT1阻值随其感测室温而变化，温度越高阻值越小，与R219对+5V电压分压后，输入至D2014的41脚的室内温度信号电压越高;反之，RT1阻值越大，41脚信号电压越低。RT2、RT3与RT1工作原理相同，不再重复。喷头维修视频

6.机型选择开关电路

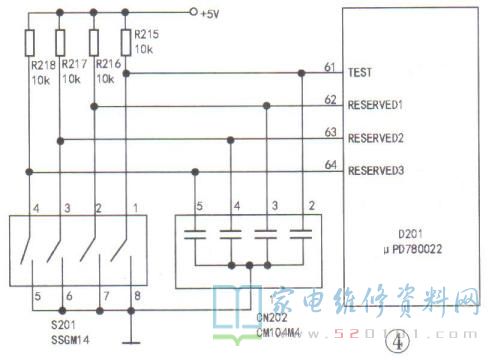

该系列空调使用通用电控板，依据不同机型设置选型开关，如图4所示。

S201 是8脚DIP双列直插式集成开关，内含4只微型拨动开关，其封装与双列直插式集成电路兼容，以便安装。CN202为4只104pF电容组成的集成电路，对开关进行消噪滤波，R215~R218为上拉电阻。该系列空调用两只开关，对D201 61脚、62脚（RE-SERVED1 )输入电平信号进行选择。

自测试试：拨动S201①、⑧脚内微型开关使其闭合，D201 61脚输入低电平，进入测试运行，检查电控板是不是工作及各输出通道是不是正常。先将室内机组断电，闭合S201①、⑧脚间开关后再加电，可以听到各有关继电器吸合释放的声音。 同时，四通阀、外风机、压缩机、加热器、风栅、四速内风机及电子集成器会依次循环工作。

若没上述现象，说明电路板或某输出通道有问题。

注意:自测试试完毕后，应先切断室内机组电源，断开S201①、⑧脚间开关，再加电开机，以免损毁空调。

强拟定时除霜:室内机组先断电，闭合s201②、⑦脚间开关后再加电，机组设置为定时除霜模式:运行60min，除霜10min， 此功能可用于温度偏高却非常潮湿的天气。

7.输出驱动电路输出

驱动电路如图5所示，由D201控制端输出的高电平信号，经D209、D210反相驱动，使相应继电器吸合，控制实行部件工作。D209、D210为七反相驱动器，亦称达布林阵列，因为其不用任何外围元件，驱动电流大，接线简单，特别合适直接驱动DC12V左右的继电器、直流电动机等，故应用很广泛。

输出驱动电路控制电磁四通阀STF、室外风机FMD、压缩机CM、电加热器DR、风栅电机LMI、四速室内风机FMN及电子集成器JCQ共七个实行电器，占用了微处置器D201的10个三态输出端口，用了D209、D210中10个反相驱动器及10只电磁继电器，电路的驱动控制原理是相同的，仅以四通阀SIF控制过程为例进行介绍，不再详述。

四通阀有哪些用途是改变制冷系统中制冷剂在管路中的流动方向，从而达成空调反制冷或制热工作模式的切换。

当需要空调制冷时，D201 16脚输出低电平，经D209的3、14脚内反相器驱动后，14脚输出高电平，继电器K210线圈两端电位相等，故K210不吸合，处于释放状况，其常开触点是断开的，四通阀无电，处于制冷状况;当需要空调制热时，D201 的16脚输出高电平，D209反相后14脚输出低电平，K210线圈两端获12V工作电压而吸合，其常开触点闭合，四通阀SIF经K210触点XS218①、④脚获AC220V工作电压，在电磁线圈吸动下阀芯移动，改变制冷剂流动方向，进入制热状况。

提示:

D209、D210中各用五个反相器，另外两个置空;

十个继电器中，K214的型号为JZC-14F，其余九个继电器均为JZC- 33FX9;

RC202.RC203 起保护用途，预防K201、K210吸合或释放时，压缩机绕组或电磁阀线圈产生的瞬时脉冲高压在继电器触点间放电、拉弧而烧损触点。103p 电容可预防电压突变，1002电阻可消耗电流能量，有效吸收脉冲高压;

电加热器DR用于冬天热泵型空调辅助加热，串 接10A/250V电流熔丝F1;

电子集成器JCQ供电电压为+12V;

室内风机FMN安装于内机底部，使室内空气从底部吸入，从顶部排出。室内风机有四种不同风速，超低速LL、低速L、中速M、高速H分别为风扇电机定子绕组的不同抽头，由K205~K203单独控制，配合风栅LMI扫风叶片，满足人体舒适需要。为了预防继电器失去控制引起室内风机误动作，各风速挡控制继电器具备互锁功能，即只有较低一挡继电器常开触点失电断开后，高速挡控制继电器才能接通回路。

3、操作显示电路

DFS"系列空调使用大屏幕液晶显示屏LCD和VFD真空荧光显示器，其控制芯片使用NEC企业的UPD753106控制LCD屏，同时通过其41、42、43脚输出的控制信号管理芯片UPD16312GB-384，达到控制VFD荧光真空显示器的目的。

PPD753106是一片大规模LCD控制专用微处置器，工作电压+5V，内含6144x8bit的ROM和512X4bit的RAM，内部由算术逻辑单元ALU、进位标志寄存器CY、程序计数器、译码控制器、通用寄存器及堆栈指示器、时钟发生器、时钟控制器、看门狗定时器、时钟分配器、定时/计数器、中断控制器、时钟串行接口、时序电路、8个4位I/O接口、液晶显示控制及驱动器等16个单元组成，主要单元均挂在内部总线上。和通用显示驱动器相比，具备低工作电压ROM和RAM空间大和输出控制可任意设定等特征。

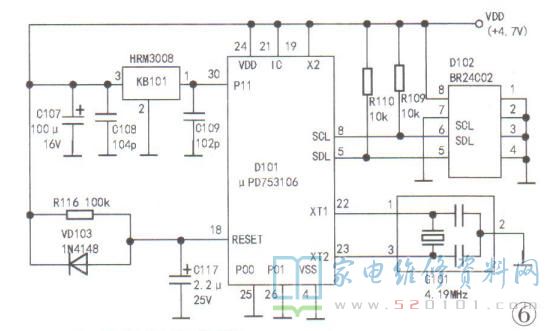

其系统控制电路如图6所示，各单元电路工作原理剖析如下:1.上电复位电路

由R116、VD103、C117 组成，D10718脚为复位脉冲输入端。

2.时钟振荡电路

由D101的22脚、23脚内部电路及外接晶振G101组成，产生4.19MHz时钟信号。

3.存储电路

D102使用EPROM 存储器芯片，意为电可擦除可改写只读程序存储器，工作于C总线模式，⑤脚为数据及地址总线，⑥脚为同步时钟总线。它具备两方面用途:-是空调断电或关机后，保存目前的各项工作参数;二是压缩机在启动过程中，保证空调正常运行。

4.操作控制电路

遥控器操作接收输入电路

由红外遥控接收器KB101及滤波/消噪电容C107~C109组成。当按动遥控器操作键时，约38kHz红外载波信号被KB101接收、放大、解调、整形及驱动放大后，从D101的30脚输入并实行遥控操作指令。

本机键操作控制电路

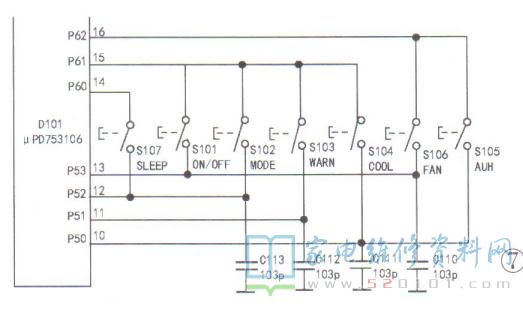

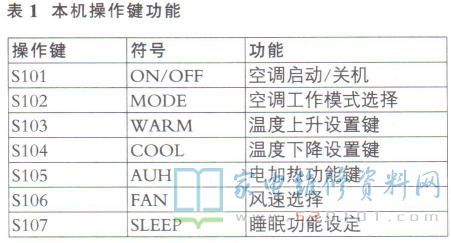

本机操作键共七个，使用3X4矩阵扫描键盘，电路如图7所示，键控功能如表1所示。D1010 14~16脚 为键扫描脉冲输出端，10~13脚为触发开关。C110~C113为高频消噪电容，预防外面干扰引起空调误动作。

5.修理开关

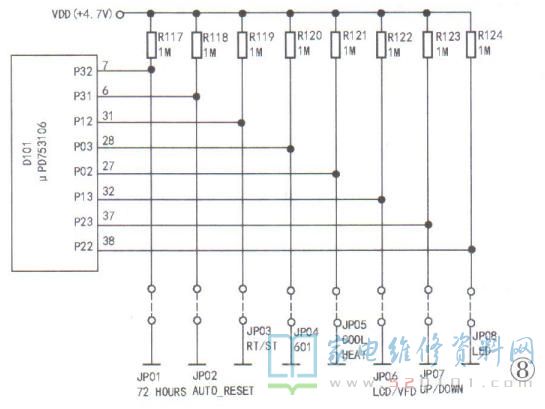

“DFS"系列空调修理开关电路如图8所示，通用电控板上设有8个修理开关，空调正常工作时，D101的7、6、31、28、27、32、37、38脚被R117~R124上拉为高电平，当发生问题需要用修理开关时，可将JP01~JP08某接线端子用导线短接，使D101对应脚输入低电平，达成不一样的修理功能。

8个修理开关并不是每种机型都可以用到，依据D101配用LCD屏不同，可用修理开关个数也不相同，L7120D型LCD屏空调的修理开关有4个:

、⑥脚：JPO2自动复位功能，当交流掉电后又来电时，需要空调能自动记忆、恢复掉电前的状况，即开或关机状况、工作模式、设定温度.定时开/关机、面板键是不是锁定、定时器工作模式等，均为掉电前的状况。通过JP02进行取舍，短接JP02可达成自动复位功能。

、31脚JPO3复位/置位功能。短接JP03时置位。

、 28脚:JPOA缩时功能。短接JP04后，显示芯片D101的内部时钟速率提高为原来的61倍，起到缩时用途。对于运行时间大于30s的，测试时间将缩短为实质时间的1/60;实质时间小于等于30s的，不进行缩时运行。

、27脚:JP05单冷/热泵功能OJP05开路时27脚被R121上拉为高电平，空调工作于热泵模式;短接JPO5后空调进入单冷模式，此时面板上部分按键操作无效，同时LCD屏上不显示与制热及自动运转有关的功能符。

6.显示驱动电路

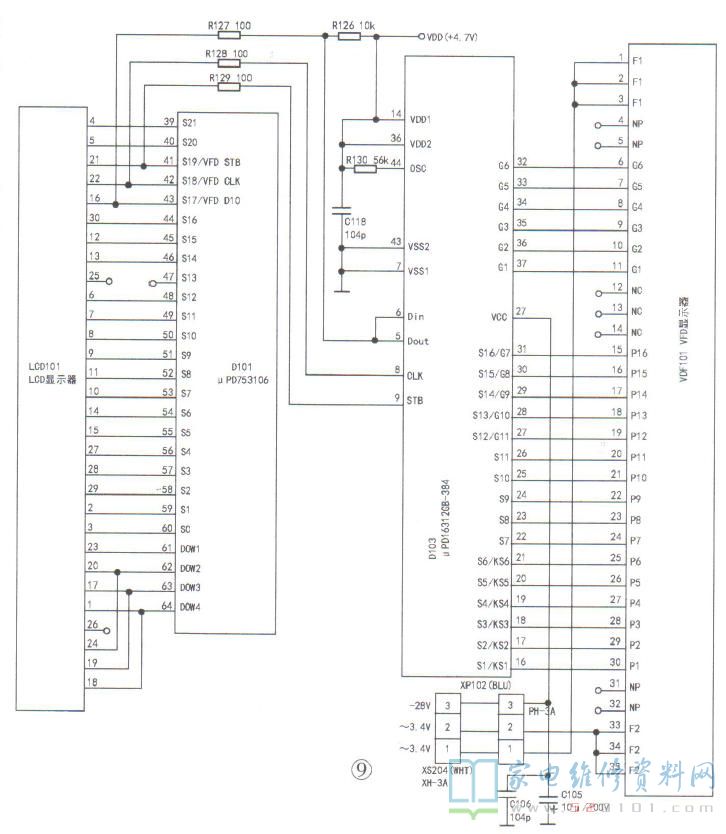

显示屏由LCD液晶屏和VFD真空荧光屏两部分组成，显示驱动原理如图9所示。

LCD由D101直接连续驱动，VFD屏则由D103驱动。D103 为NEC公司VFD专用驱动芯片pPD16312GB- 384控制，该芯片用+5V 和-28V两种电源，控制信号由D101 41脚、42脚、43脚输出，经R126~R129加至D103的⑨、⑧、⑤和⑥脚。

C105、C106为-28V电源滤波电容，两组AC3.4V电压分别加到VFD101的灯丝F1、F2端。D103接收信号送入内部串行接口电路，经字段驱动器、多路驱动器、互联网驱动器驱动VFD真空荧光管显示相应的数字或符号。D103的特征是:具备6X4矩阵键控扫描电路;显示变暗功能;多种显示方法;LED输出端口最大电流为4个字符、20mA;最大达35V的高压输出;STB、CLK、Dout.Din使用串行接口;具备通用输入端口;输出不需要连接电阻分压等。

4、通信电路

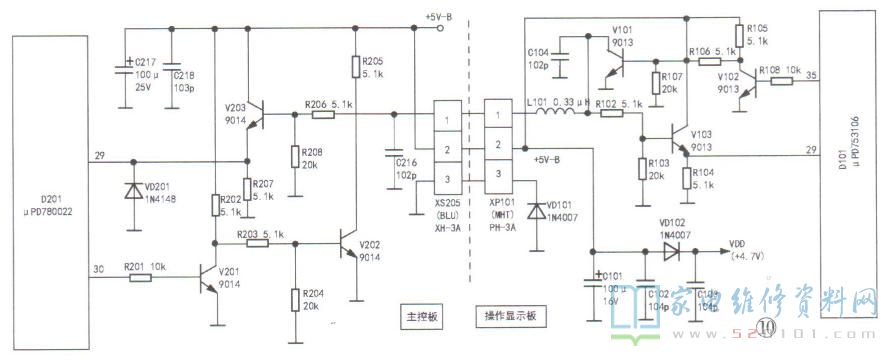

通信电路如图10所示。

使用半双1串行通信模式，完成主控电路板和操作显示板进行显示;并将操作显示板电路的遥控接收信息、本机键操信息及修理开关是不是短接等信息送回主控电路，由微处置器D201发出指令去实行。需要显示的数据、信息从微处置器D20130脚送出，经V201、V202放大、整形后，经XS205/XP101①脚连接线送上操作显示板，经L101 \C104 滤波消噪和射随器V103从29脚送入D101;而遥控器操作信号及本机键操作信号则从D101 35脚送出，经V102、V101放大、整形和L101、C104滤波消噪后，经XP101/XS205①脚连线送到主控电路板，再通过射随器V203从29脚送入D201。

辅助电源"+5V-B"端子输出的+5V电压一方面为主控板和操作显示板的通信电路供电，其次经隔离管VD102降压和C101~C103滤波后，形成+4.7V的VDD电源，为操作显示电路D101~D103、KB101及修理开关供电。借助VD101将操作显示电路的公共地端电位减少0.3V左右。

5、问题修理要素

1.例行检查

目的是确认空调的工作状况与是不是真的有问题，检查的内容主要包含:室内、室外机端子板连线有无断脱，室外机各交流负载及内风机、风栅接插件接触是不是好，各引线有无锈蚀、断脱;机型选择开关S201各开关的地方，显示板各修理开关是不是被导线短接。

2.自测试试

闭合S201①、⑧脚内开关进行自检，检查各继电器及各负载是不是运行正常。

3.问题代码查看

同时按下本机“风向键”和“风速键”2s后，可进入温度及问题查看模式，可在VFD屏的设置温度地方显示相应温度和问题代码，每按一次“风向键”后，“室内温度-内盘温度-外盘温度- +问题代码一+室内温度- +.....会循环显示。VFD显示两个码位，室内温度显示范围0°C~45°C，内、外盘管温度显示范围为-9°C~79°C，超出测试范围时显示“- -”。问题代码的意思如下:“E0"-工作正常;“E1"-通信错误;"P1"-制冷过载;"P2"-制热过载;"F7”-温度测试电路异常;"F8”或"P5"-系统异常。

4.检查直流辅助电源

检查“+12V-B”、 “+12”、“+5V-B”、“+5V"、“-28V"电压，两组“AC3.4V"电压输出是不是正常，可断开负载判断。
