LG 32LG30R-TA液晶电视无规律自动重启的问题修理

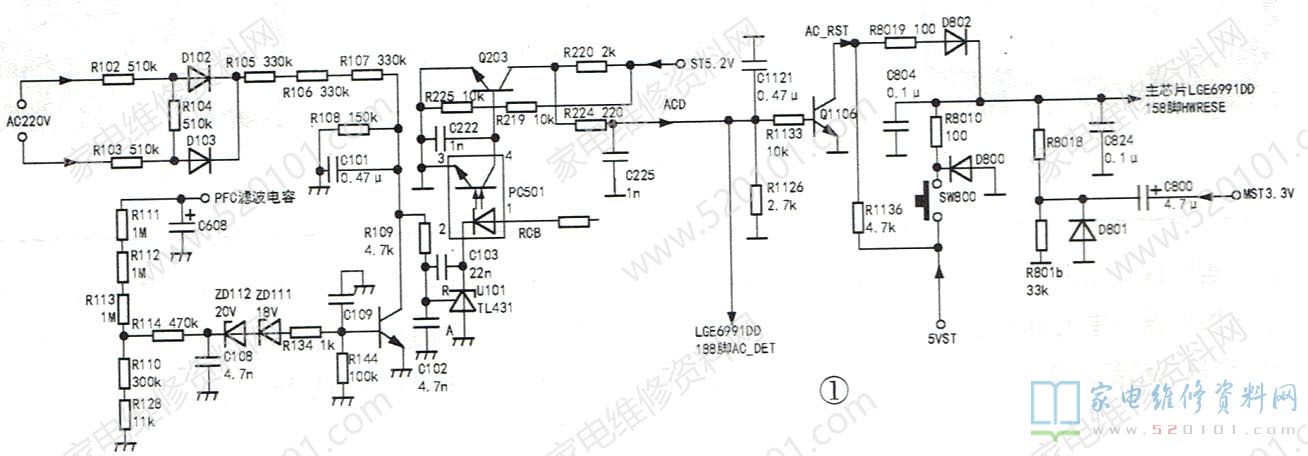

接修一台LG 32LG30R-TA液晶电视，该机收看中会忽然无光无声，面板上的红色指示灯闪烁几次后重新启动，正常工作一会儿自动停机，随后又自动重启，这样反复。依据以往经验，LG液晶电视中有一个贴片复位按钮，其漏电会引起此类问题，拆除此按钮即可。该机的复位电路如图1所示。上电时，MST3.3V电压经C800、R8018给主芯片LGE6991DD的248脚加上一个高电平，当C800充电结束后，248脚变为低电平，复位完成。线路图上有SW800和D800、R8010、C804，但实物上没安装。假如C800漏电将引起此问题，实测D801负端电压为0.1V非常稳定，拆下C800测试无漏电现象。

HWRESET线上还有一路从电源板过来的ACD信号，其工作原理如下:220V交流电压经R102、R103降压及D102、D103整流后，经R105~R108取样分压后通过R109送到U101的R极。正常状况下，U101的R极电压大于2.5V，U101、光耦PC501导通，Q203截止，ACD信号为5V高电平送到主板后分两路，一路送至芯片188脚内部的CPU，另一路经Q1106反相变成低电平AC_ RST信号，D802截止。假如交流电压过低，U101的R极电压低于2.5V，U101处于高阻抗状况，PC501截止，Q203导通，ACD信号变为低电平，主芯片收到此信号让POW ON端变为低电平，主电源停止工作;同时Q1106截止，AC_ RST信号变为高电平，D802导通，HWRESET变为高电平，主芯片进入复位状况。电磁炉维修100例

PFC滤波电容C608上的电压经R111~R113取样，R110、R128分压，经R114和ZD112、ZD111、R134送至Q112的b极。当PFC电压过高时，ZD112、ZD111击穿，Q112导通，U101的R极电压小于2.5V，U101和PC501截止，Q203导通，ACD信号变为低电平，主芯片输出的POW ON信号变为低电平，主电源停止工作;同时，AC_ RST信号变为高电平，主芯片进入复位状况。和前面交流电源电压过低保护不一样的是，主电源停止工作后，PFC电压立即减少，ACD信号又恢复为高电平，主芯片完成复位过程后又会发出POW ON开机信号，主电源又开始工作，机器进入正常工作状况。

依据上述剖析，本机问题现象和PFC电压过高保护引起的现象相吻合。监测PFC电压为稳定的390V，检查R111~R114及ZD112、ZD111、Q112都正常。测试中发现，用数字万用表表笔一碰Q112 的b极问题立刻出现，再看实物，发现C109电容未装。因为R144阻值较大，两只稳压管也处于截止状况，表笔的感应电压使Q112导通了。取一只0.1uF电容接在C109地方，再用表笔接触Q112的b极没反应，连续试机4小时问题未复发，以为问题缘由是漏装C109受外面干扰引起误保护。交顾客用3天后问题复发，同时顾客还提供了另一个状况:连续开机4小时后遥控会失灵，但图像和声音还是正常的。拔下键控和遥控连接线，同时把PC501的③、④脚短路，以排除保护电路的影响，但问题依然，这说明首次修理方向错了，问题可能在主板上。

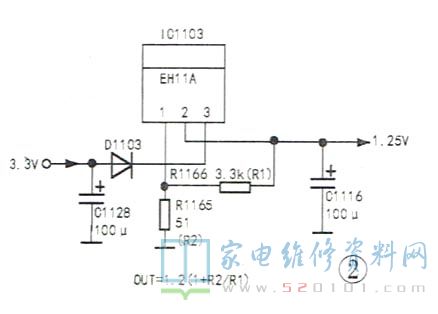

多次试机发现，冷机时需较长期才出问题，热机时非常快就出问题，感觉问题好像和温度有关。手摸主芯片比较热，但加装散热片无效。监测1.2V、1.8V和2.5V电压都非常稳定。用电烙铁分别加热这三个稳压器的散热片端，发现加热IC1103时问题立刻出现，判断此稳压电路有问题，如图2所示，经查IC1103外围元件正常，判断IC1103有问题，但换新后无效。笔者用4位半数字万用表2V挡监测1.2V输出电压，正常时电压为1.2537V， 加热稳压器时电压并没大幅波动，只不过最后两位有变化。考虑到主芯片内核电压需要较高，在R1166上并联电阻使输出电压升到1.29V，机器工作正常。也曾怀疑IC1103散热片旁边的双面线路板的过孔有问题，把IC1103装到别的地方后，对原来的地方第三加热问题不再出现，加热装在远处的IC1103时问题出现，这说明问题和线路板无关。 佳能维修站南京新世纪广场

此机虽能正常工作，但问题缘由仍不了解，是不是已彻底排除也不可以一定。假如问题缘由系1.2V电压过低所致，那为何加热IC1103时，输出电压的小幅波动也会引发问题呢?望指教!
