长虹VLC82002.50二合一电源板修理资料

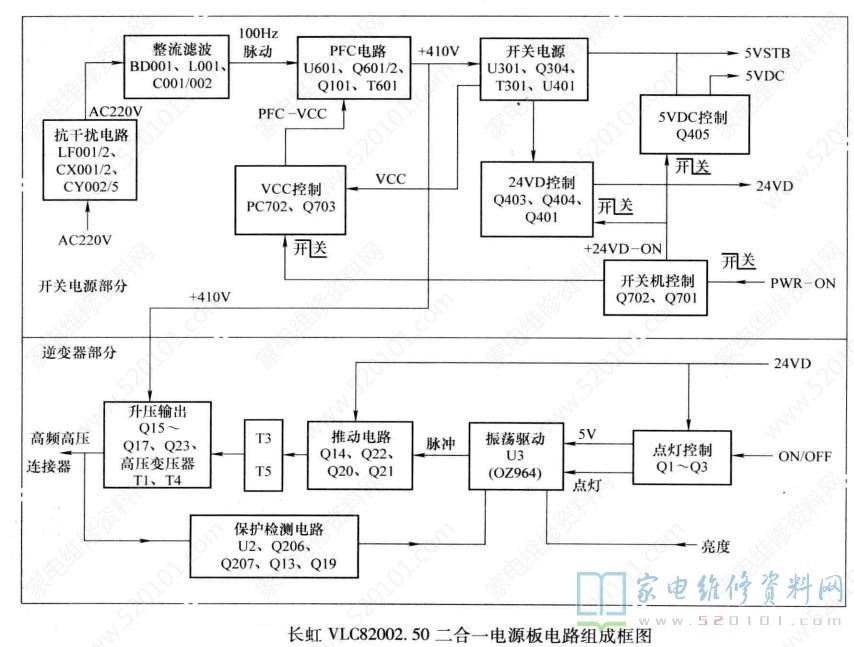

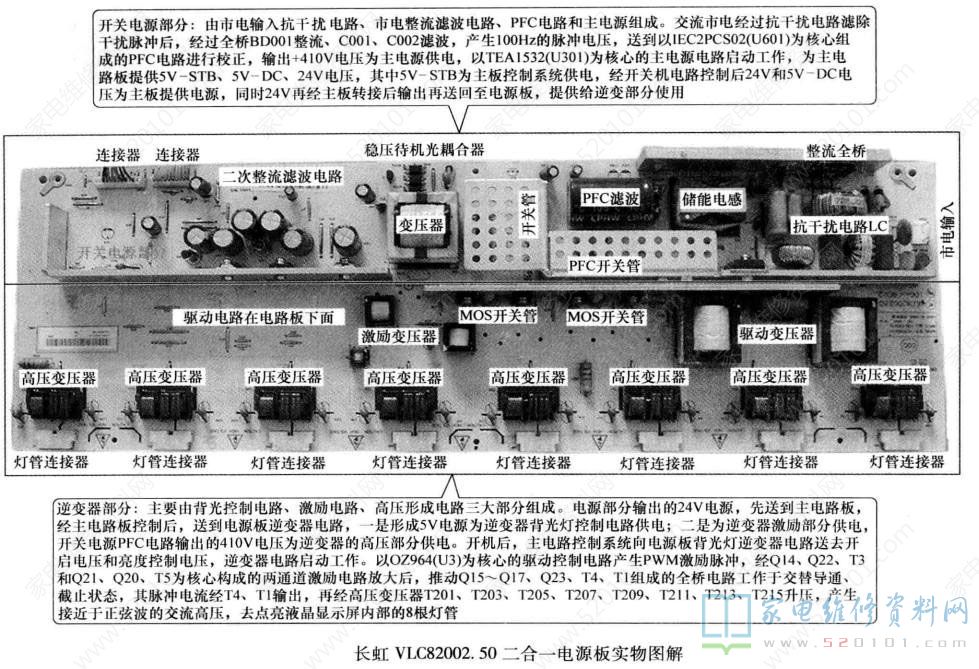

长虹VLC8200 2.50电源板是力铭公司生产的配合奇美V315B3-LN1液晶屏的专用电源板，由开关电源和背光灯逆变器两部分组成，俗称IP板，应用于长虹LS23机芯LT42710FHD、L132710等液晶彩电中。长虹VLC82002. 50二合一电源板实物图形解析如图1所示;电路组成框图如图2所示。

D1222垫片

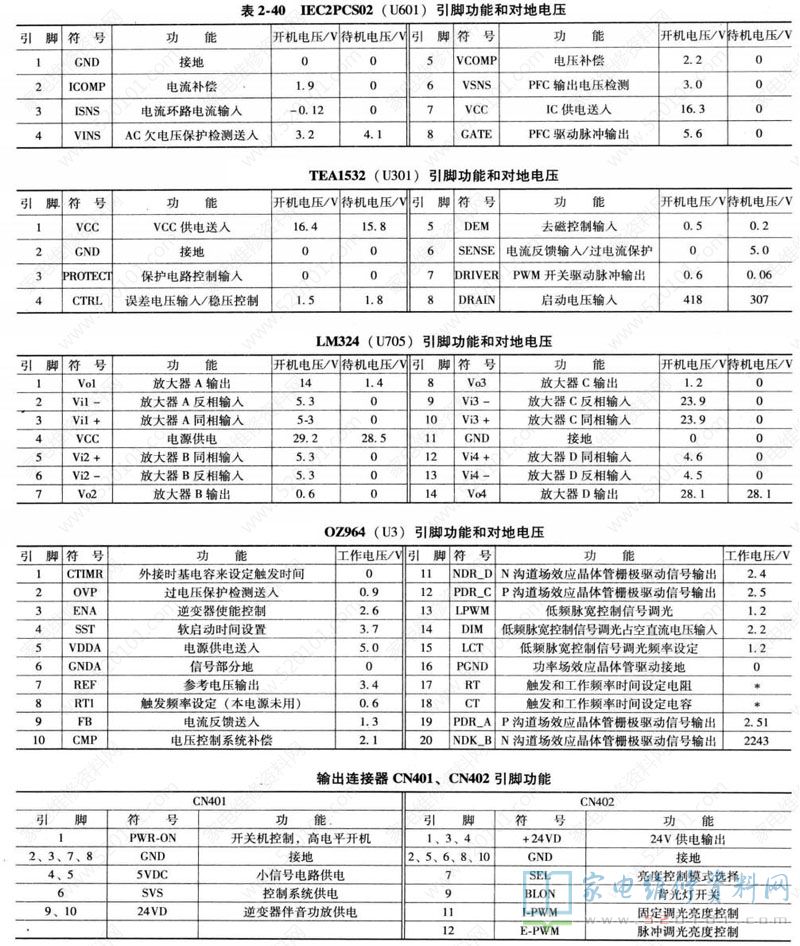

该电源板由三部分组成: 一是以IEC2PCS02为核心组成的PFC电路，输出+410V电压;二是以TEA1532为核心组成的主电源电路，为主电路板提供5VSTB、5VDC、 24V电压，其中sVSTB为主板控制系统供电，经开关机电路控制后的24V和5VDC电压为主板提供电源，同时24V再经主板转接后输出送回至电源板，提供给逆变部分用;三是以OZ964 为核心组成的背光灯逆变器电路，输出8组高压分别提供给液晶屏内部8根灯管，灯管被点亮。开关机控制电路由MOSFET组成，控制主电源二次侧的24V、5V电压输出的方法，在待机状况下，副电源正常输出5VSTB，保持控制系统供电。该电源板还设有以集成电路LM324 为核心组成的过电流测试、过电压测试和过热测试保护电路，保护电路启动时，开关电源停止工作。该电源 板的集成电路引脚功能和对地电压见表1;输出连接器CN401、CN402引脚功能见表2。

长虹VLC82002. 50二合-电源板引起的问题主要有三种:一是指示灯不亮， 多为电源部分问题;二是指示灯亮，无图无声，主如果电源+24V、+5V 供电电路问题;三是有声无光，则是背光灯逆变器问题。建议拔掉与主电路板的连接器，将电源板拆下修理:一是在 24V输出端接假负载;二是将连接器CN401的6脚5VSTB输出端与1脚PWP-ON开/待机控制端短接，模拟开机对电源部分电路进行检查。测连接器CN401的6脚输出的5VSTB电压是不是正常，假如无5VSTB电压输出，则是电源部分问题;假如有电压输出，则是开关机控制电路或连接器问题。电源部分修理提示如下:空调压缩机结构图

1.无5VSTB电压输出

先查F001或RT001之一是不是烧断，假如烧断，是检查市电输入抗干扰电容、整流滤波BD001、C001、C002 是不是击穿短路;二是检查PFC电路或主电源的MOSFET是不是击穿。假如熔丝未断，一是测试AC220V整流滤波后的300V供电;二是测量C610两端PFC电路输出的410V电压，假如该电压为300V，则是PFC电路问题;三是测量主开关电源驱动电路TEA1532的各脚电压是不是正常;四是检查二次整流滤波电路是不是发生短路漏电问题，导致主电源过电流保护停止工作。

2. 无24VD和5VDC电压输出

整流滤波后Q401的漏极24V正常、Q405 的漏极5V电压正常，而CN401无24VD和5VDC电压输出，问题在开关机控制电路。一是检查由Q701、Q702、PC702组成的控制电压放大电路;二是检查由Q401~405且成的24V、5V输出电压控制电路;三是检查由T301一次侧的Q302组成的VCC-PFC供电电压控制电路。电工基础知识视频教程书

3.自动关机

指示灯亮后熄灭， 保护电路U704的门极由正常时oV变为0.7V以上，则是以U704为核心的保护电路启动。将U704的门极对地短路或将U704拆除，可解除保护，开机测量开关电源输出电压和负载电流，察看问题现象，确定问题部位对于逆变器电路的修理，可参照以下办法进行:

1.模拟供电和控制

因为与主电路板连接器断开修理，故须将主电路板的供电和控制电压恢复。一是将主电源输出的连接器CN401的9、10脚的24VD输出端与逆变器连接器CN402的1、3、4脚相连接，为逆变器电路供电;二是将CN402的7脚SEL调光方法选择端与6脚GND地接地端短短接，将背光灯逆变器电路设定为外部调光方法;三是将CN401的5脚5VDC供电端与CN402的9脚BLON背光灯开关端短接，模拟主板发出的背光灯开关控制信号。然后进行开机实验，察看背光灯是不是被点亮，若背光灯能正常点亮，则断定该二合一电源板正常，问题在其他组件;如背光灯不可以点亮或点亮后立刻熄灭，可断定该二合一电源板逆变电路部分或CCFL背光灯管有问题。

2.解除CCFL灯管电流平衡保护

将Q19的栅极接地，解除CCFL灯管电流平衡保护。若所有灯管点亮，可判断问题在保护电路;若任意一根灯管不亮，则需进-步检查对应灯管驱动电路及灯管本身。假如灯管全不亮，则是逆变器电路

3.测试逆变电路

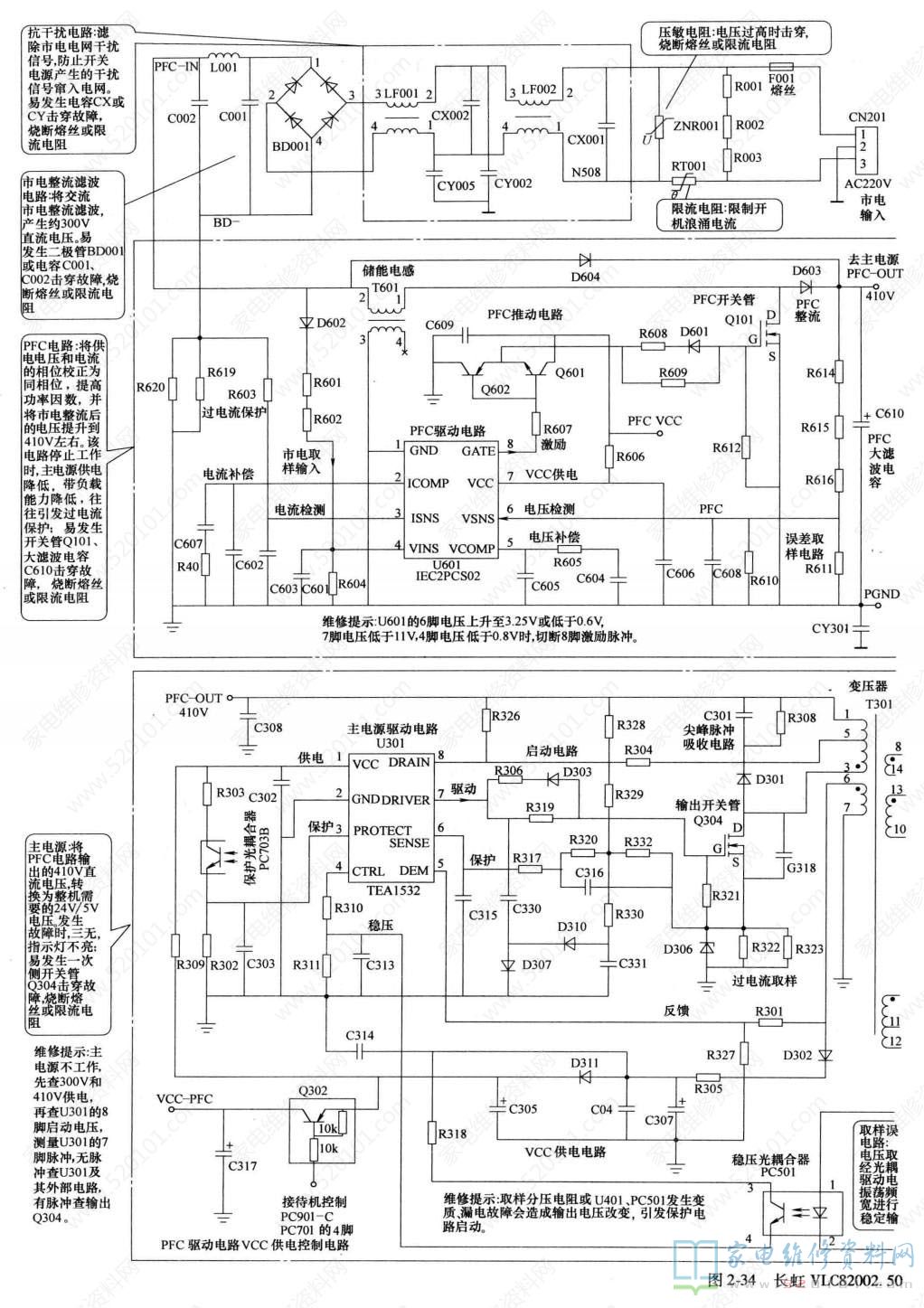

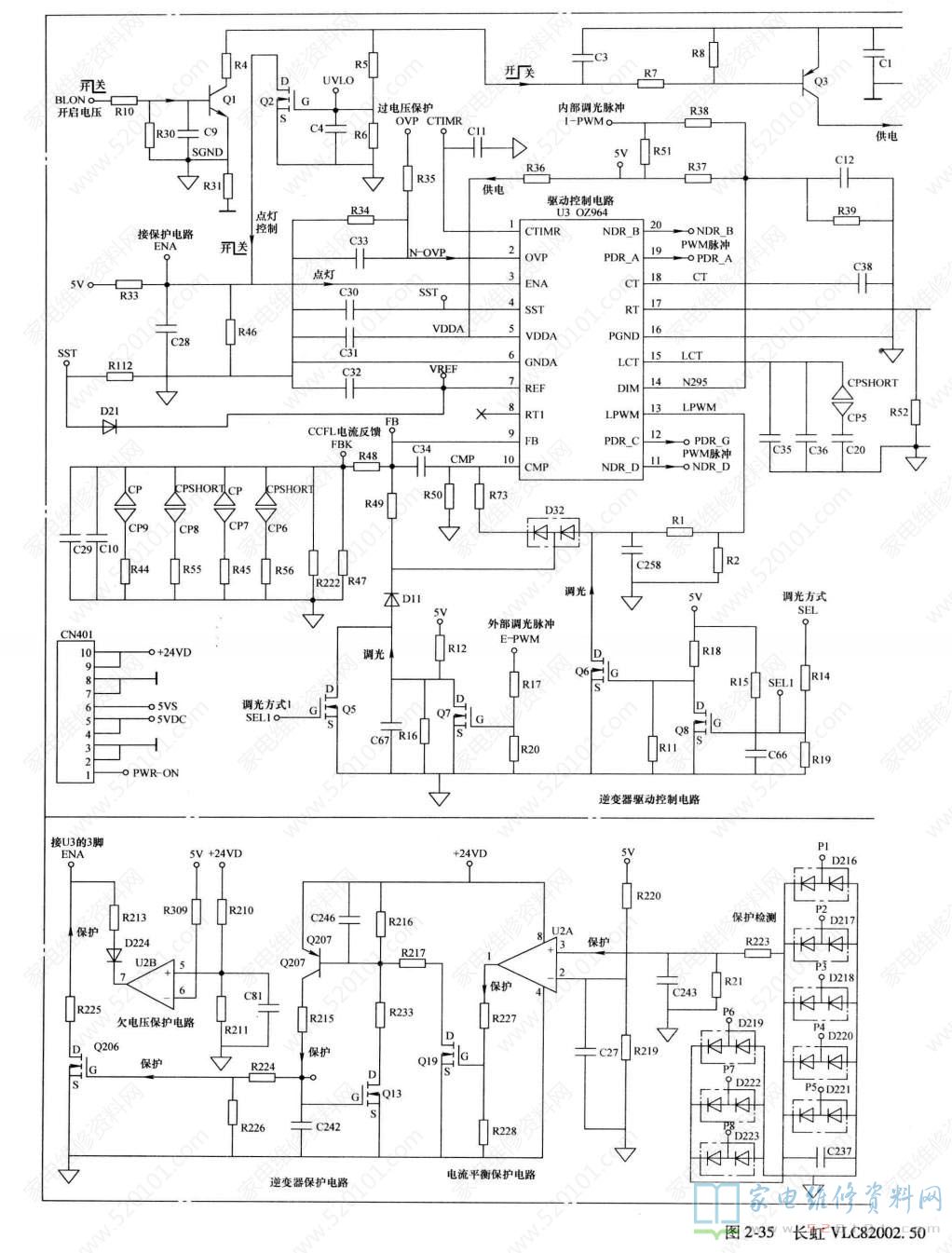

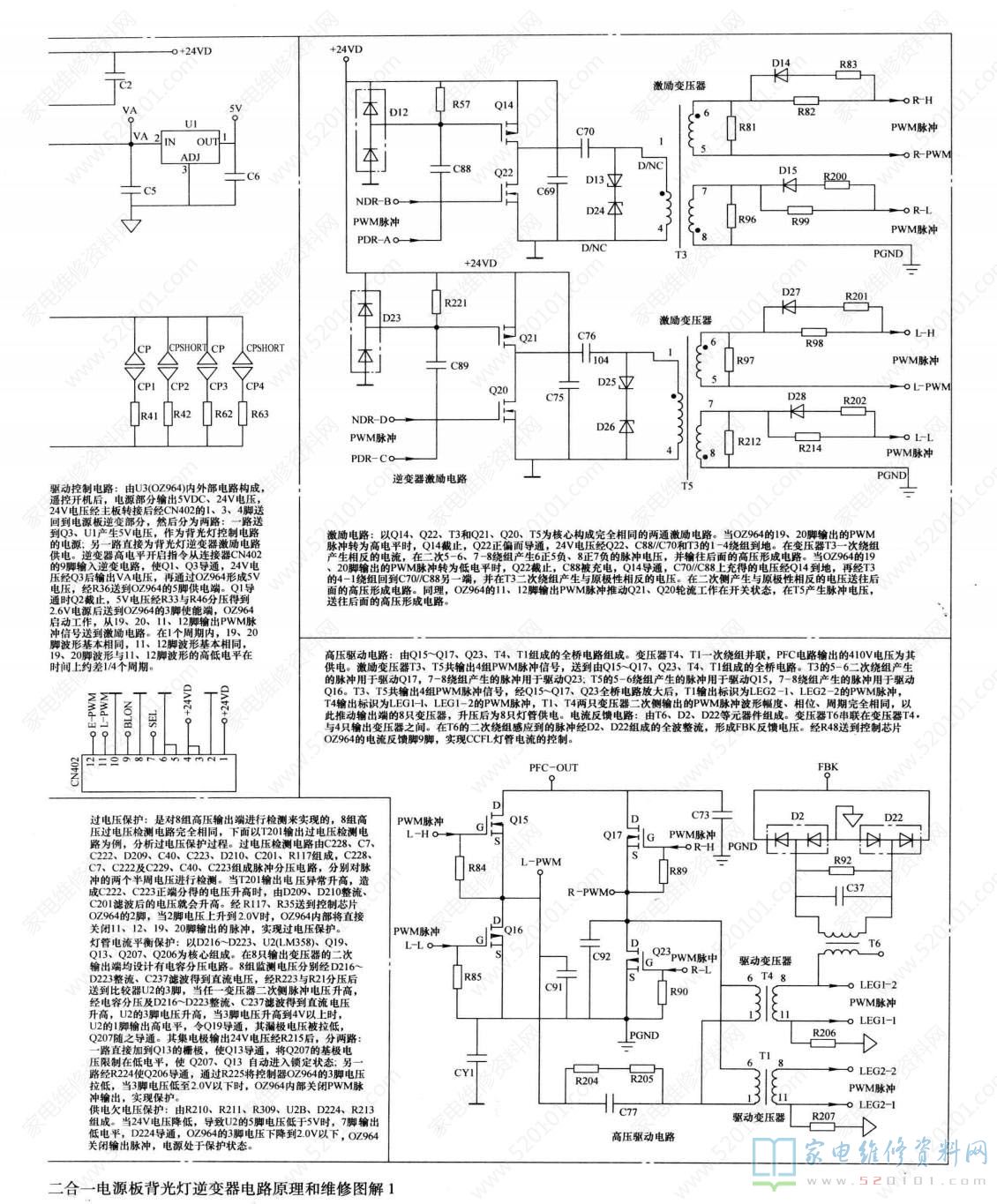

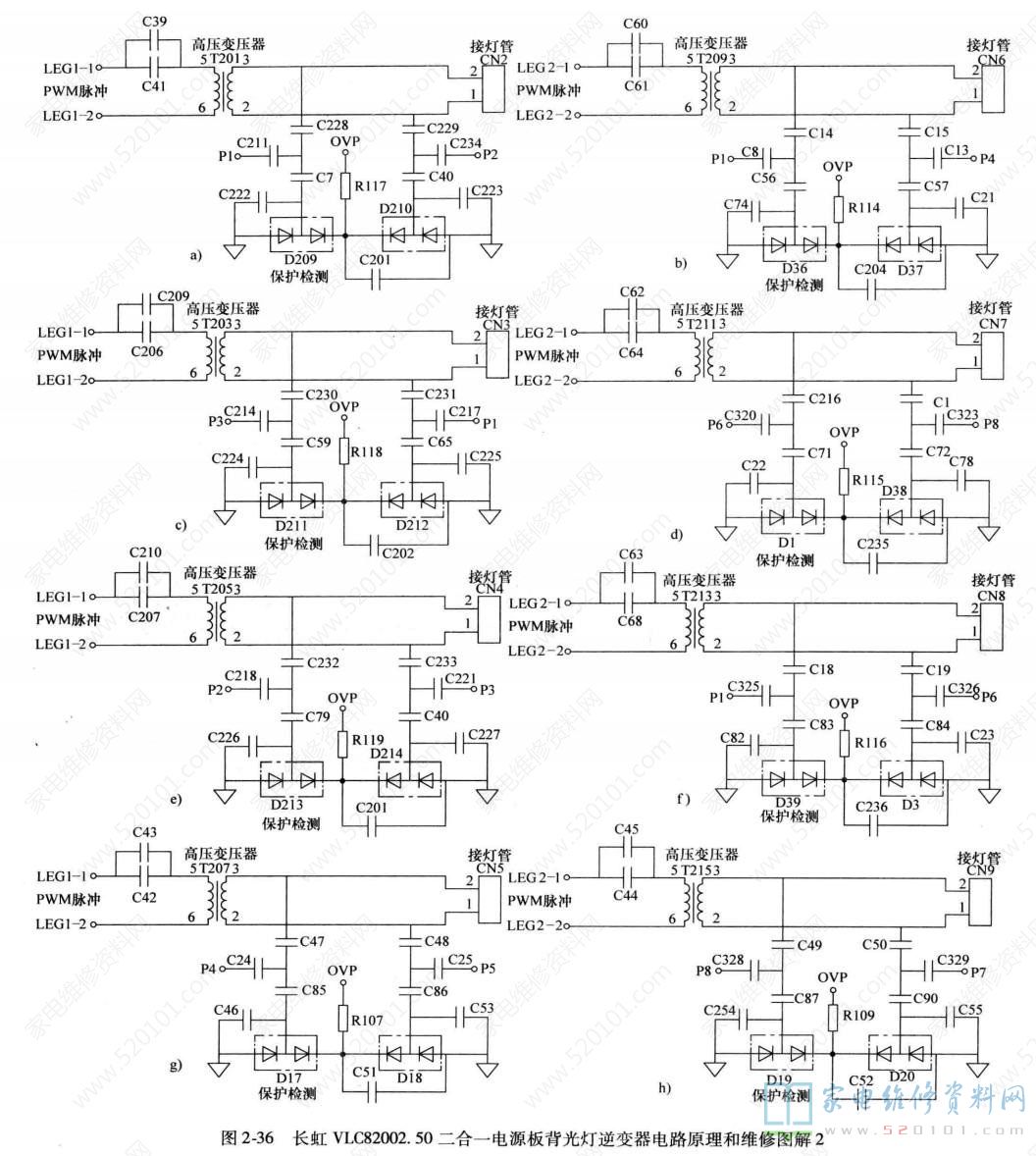

第一测量背光灯控制电路0Z964的11、12、 19、 20脚是不是有勉励脉冲输出，无脉冲输出，问题在背光灯控制电路，重点检查OZ964及其外部电路，将测试数据与表1的数据进行比对，判断问题所在，外围元器件正常时更换02964;假如有脉冲输出，重点检查勉励电路和易发生问题的高压形成电路。长虹VLC82002.50二合一电源板电路原理和修理图形解析如图3所示;背光灯逆变器电路原理和修理图形解析如图4和图5所示。
