东芝RC-DU10WA IH智能电饭煲修理图形解析

1、上前盖内部结构

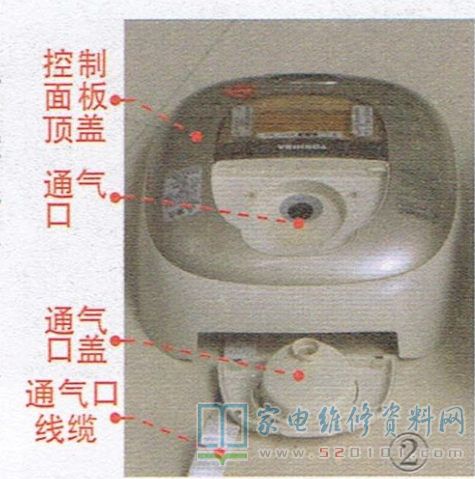

打开顶部的控制面板盖，如图2所示，就露出了上前盖内部的一些器件。

该上盖内主要有饭煲按键、重压调节阀、泄压阀真空泵、真空吸气口、温度传感器等，如图3所示。

2、上后盖内部结构

上后盖内:顶盖发热丝、泄压电磁阀推杆、重压调节腔、重压调节电磁阀推杆、温度传感器、真空吸气口、真空排气口。

3.后内顶盖内部结构约克空调官方售后电话多少

该款H电饭煲因为是高档的旗舰机型，整体的顶盖设计比较复杂，与内锅直接接触的后内顶盖如图5所示，包含了可拆卸、清洗的后内顶盖，使用食品级的不锈钢制造而成，其内部包括了真空吸气口、调压球阀、电磁泄压阀、紧急泄压阀等器件。

4.内锅结构

金士顿内存真假对比

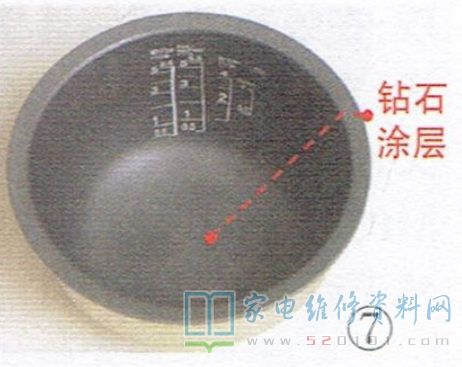

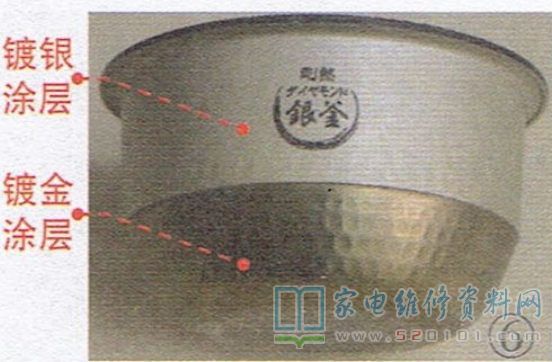

IH型电饭煲的内锅不同厂商使用的制造材料、技术差异性比较大。该机在多层复合铝合金基础上使用银斧制造工艺，外侧面添加了镀银、镀金涂层;内侧面添加了钻石涂层，使内胆的内侧面耐磨、导热均匀，米饭不粘锅，因而米饭口味更好。苏州洗衣机维修电话

5.底盖结构

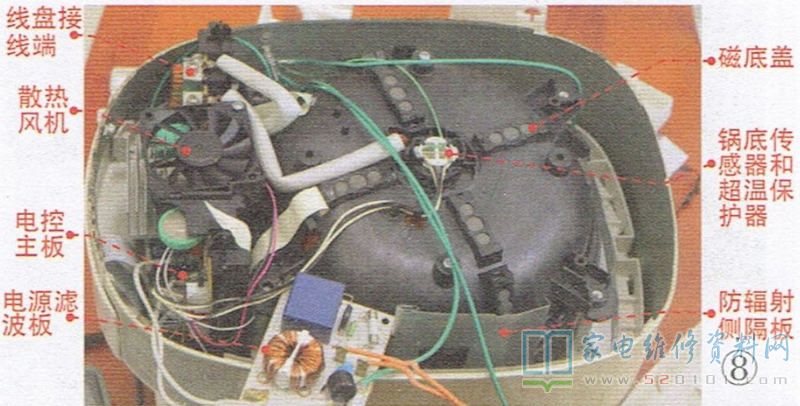

打开底盖后内部结构如图8所示，包括了磁环底托盘、电源保护板、电控主板、电控板散热直流风机、防辐射金属侧板、锅底温度传感器、超温保护器、电磁线盘等。

6.中盖结构

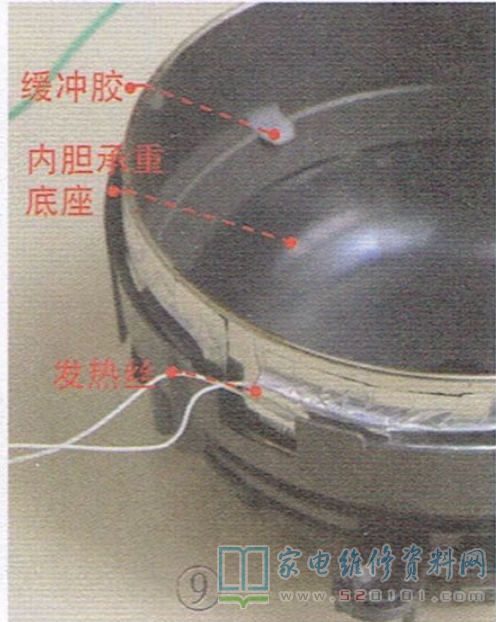

该机中盖主要由承重底座、侧发热盘和缓冲胶组成。为了使加热、保温热量更均匀，在内胆煲外放置了圆形发热线盘，如图9所示，该线盘也是使用线绕结构，发热功率不大。
