用于液晶电视的台达电源电路分析与维修

台达电源是台达电子集团公司生产的电源板的简称。该公司于1971年创立，是全球颇具影响的电脑电源厂商，生产有多种型号的电源电路。液晶彩电常用的台达电源采用DIA001+ICE3B1065+UCC28051组合方案。该电源分为三部分:一是以驱动控制厚膜电路ICE3B1065 (IC901)为核心组成的副电源，为主板微处理控制系统供电;二是以驱动控制电路UCC28051(IC1)和大功率MOS-FET开关管Q1、Q9为核心组成的PFC(功率因数校正)电路;三是以驱动控制电路DLADO1(IC3)和大功率MOSFETGET管Q3、Q4组成的主开关电源，向负载电路提供+24V和+12V电源。

通电后副电源首先启动工作，为主电路板微处理器控制系统提供+5V的工作电压;二次开机后，副电源为UCC28051和DLAOO1提供vCC-ON供电，主开关电源启动工作，向主板及背光驱动电路提供+24V和+12V电压。

待机时，开/待机控制电路切断UCC28051和DLA001的VCC-ON供电，主电源停止工作。该电源板设有以晶闸管为核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管触发导通，保护电路启动，与待机控制一样，切断UCC28051和DLAOO1的VCC-ON供电，主电源停止工作。

一、副开关电源

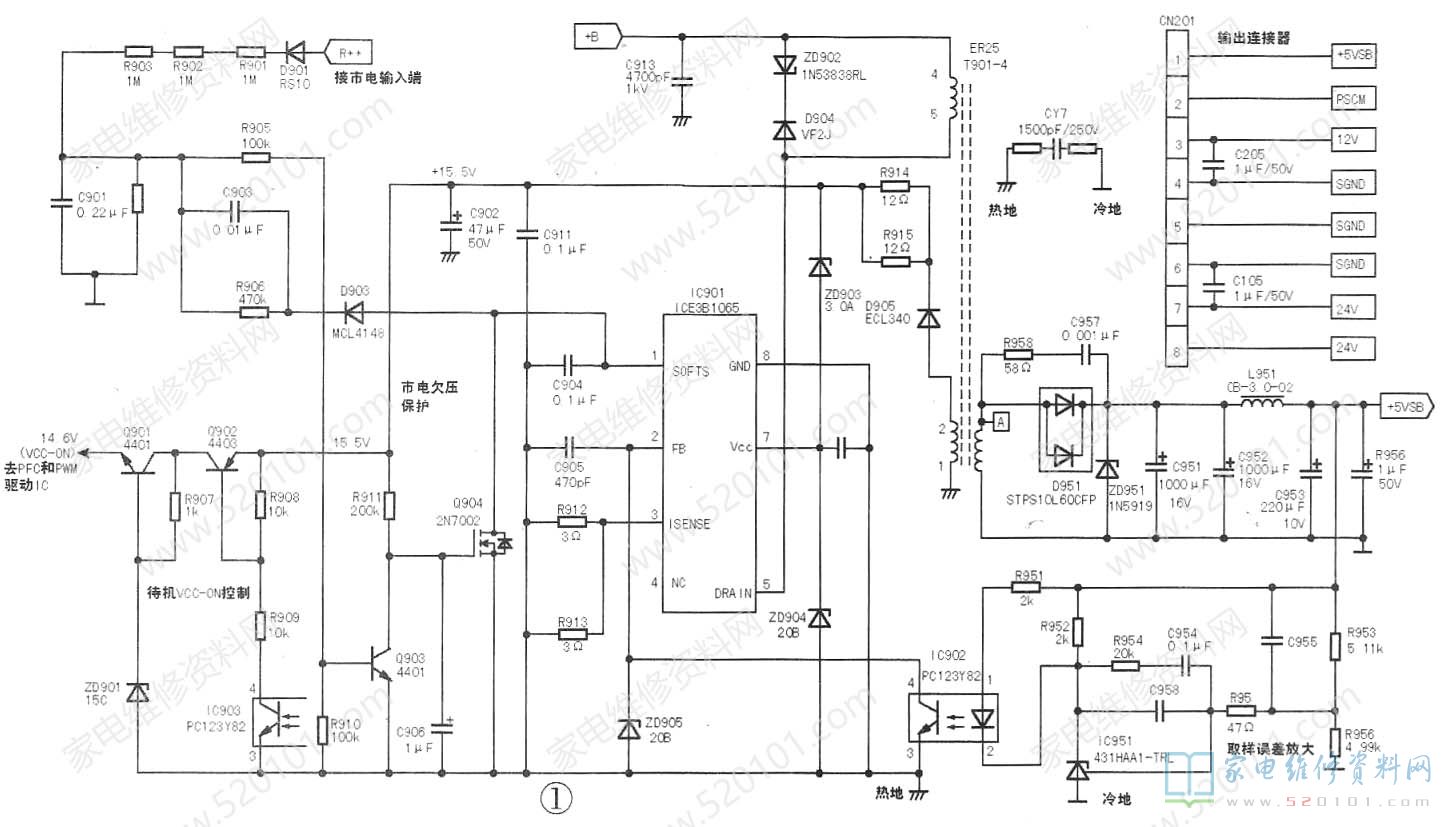

台达电源板中的副电源电路如图1所示，由内含振荡、稳压、驱动和MOSFET大功率开关管的厚膜电路IC901( ICE3B1065)和开关变压器T901-4组成。T901-4在冷端和热端共有两组电压输出，在冷接地端的输出，为主板上的微处理器控制系统提供+5VSB电压;在热接地端的输出，既为主开关电源厚膜电路IC901的⑦脚提供VCC工作电压，也为PFC电路IC1和PWM主开关电源驱动控制电路IC3提供14.6V工作电压。

1. ICE3B1065简介

ICE3B1065是一款高集成度、高性能的PWM+MOSFET二合一电流型离线式开关电源控制器，内含67kHz振荡电路、误差放大电路、驱动电路大功率MOSFET开关管和带有PWM调节功能的DC/DC模块，并且具有以下特点:

(1)低内阻电流和工作电流。

(2)内置前沿消隐(LEB )电路。

(3)内置峰值电流补偿和同步斜坡补偿电路。

(4)内置固定振荡频率电路，具有抖频功能，可以降低EMI(电磁干扰)。

(5 )逐周期限制电流，性能可靠稳定，外围电路结构简单。

(6)在空载或轻载时，工作于降频和跳周期工作模式，待机功率低;待机时进入跳频周期模式，空载损耗低于0.3W，效率高于80%(满载)，符合“能源之星”等待机功耗国际标准要求。

(7)具有完善的保护功能:过载保护(过流保护、过压保护)、欠压保护、过温保护开环保护、输出短路保护等。华帝400电话

ICE3B1065采用DIP8封装无需加装散热器便可输出16W左右的功率，现已广泛用于机顶盒、DVD/EVD、电源适配器及液晶彩电的副开关电源电路中，其引脚功能与实测电压见表1。

2.启动过程

接通电源开关后，AC220V市电经保险丝F1-1和由CX1、FL1-2、CX2、CY3、F12-1、L1抗干扰电路滤除干扰后，由BD1桥式整流、C1、L2、C2滤波后，得到100Hz约+300V脉动直流电压，该电压再经PFC电路斩波储能电感和D1、C3整流滤波产生稳定的320V左右的+B电压(该电压在PFC电路工作后.上升到380V左右)，+B电压经过开关变压器T901-4初级线圈加到IC901的⑤脚，此IC内部恒流源通过⑤脚对①脚外接电容C904充电，当C904上的电压达到4.4V时，内部电路启动，振荡电路产生脉冲驱动，经内部电路处理后，驱动⑤脚内部MOSFET开关管工作于开关状态，T901-4次级线圈中产生感应电压。

T901-4次级有两组线圈。冷地端的一组线圈感应电压经过D951、C951、C952、L951、C953整流滤波，得到5V直流电压(+5VSB)，经连接器CN201的①脚输出，向主电路板的微处理器控制系统供电。T901-4次级热地端的①-②绕组感应电压经D905.c902整流，得到15.5V左右的直流电压，一方面通过ZD903、ZD904分压稳压，给IC901的⑦脚提供13V工作电源，以代替IC901内部启动电源;另一方面送到开/待机控制管Q902的e极，经待机电路控制后，由ZD901、Q901 稳压产生14.6V电压，为PFC校正电路和主电源驱动IC提供vCC-ON电源。

3.稳压控制

稳压控制电路由取样电路R953、R956，误差放大电路IC951 (APL431)，光电耦合器IC902(PC123Y82)和IC901的②脚内部电路组成，调整IC901输出的功率管激励信号的脉宽，输出电压稳定在5V。

当电网电压升高或负载变轻引起+5VSB电压升高时，经R953、R956分压取样后，加到误差放大电路IC951R端的电压升高，导致K端电压下降，光电耦合器IC902 内发光二极管电流增大，发光加强，IC902内光敏三极管电流增大，将IC901的②脚电压拉低，经IC901内部电路比较控制后，开关管驱动脉冲宽度变窄，内部MOSFET开关管导通时间缩短，T901-4各绕组的感应电压降低，其次级绕组整流滤波后输出的+5VSB电压降低到正常值。若5VSB端电压下降，则稳压过程与上述相反。

4.市电欠压保护电路

副电源设计有市电欠压和过流保护电路。市电欠压保护由整流分压电路D901、R901~R904和检测控制电路Q903、Q904组成，对IC901的①脚软启动电路进行控制。

当AC220V电压正常时，通过D901半波整流，经R901~R903与R904分压，为Q903基极提供电流，使其导通，后级Q904截止，对IC901的①脚电压不产生影响，副开关电源正常工作;当市电低于AC90V时，上述整流分压电路输出的电压过低，Q903截止，则Q904饱和导通，将IC901的①脚对地短路，IC901停止振荡，关闭输出。Q903 的作用是在Q904截止后，将C904上的电荷通过R906和R904对地泄放，为下次开机软启动做准备。

5.过流保护电路

IC901③脚外接的电阻R912、R913是内部开关管电流负反馈电阻，一旦负载过重，流过内部MOSFET开关管电流增大时，IC901的③脚电压将会升高，IC检测到该电压升高信息后，将改变PMW驱动脉冲的占空比，直到中断输出。

二、开/关机控制电路

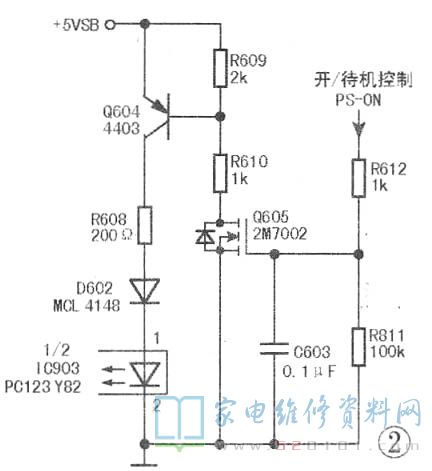

开/关机控制电路由冷地端的Q605、Q604、D602 IC903和热地端VCC-ON的控制电路组成，如图2所示，对PFC电路和主开关电源的VCC-ON电压进行控制。

1.开机状态

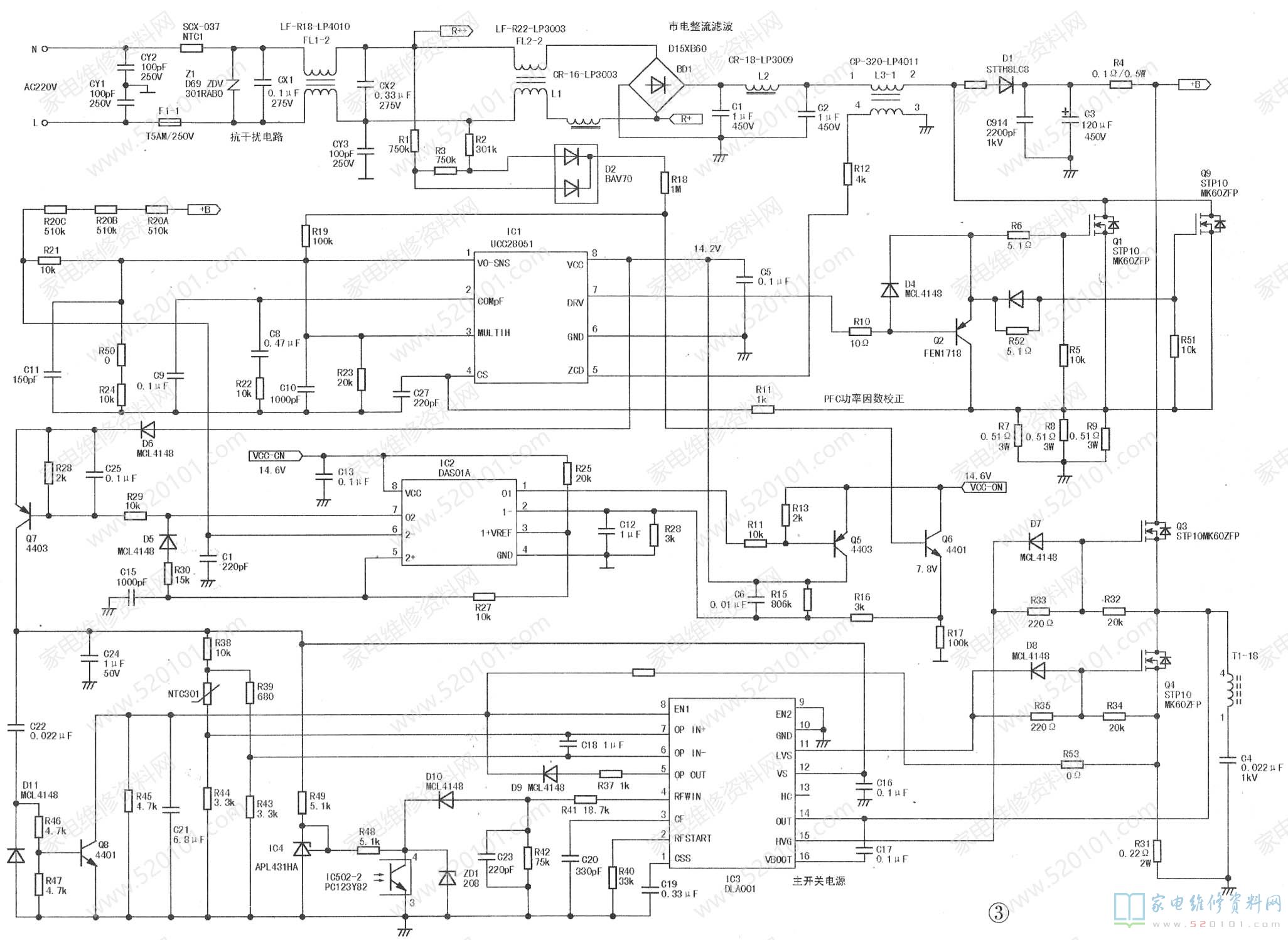

开机时，主板发出高电平开机信号，经连接器CN201的②脚PS-ON端送到电源板，使开/待机控制电路的Q605导通，Q604导通，经D602使光耦IC903导通，其内部光敏三极管导通，PNP型三极管Q902因基极电压拉低而导通，副电源输出的15.5V电压送到由Q901、ZD901组成的稳压电路中，产生14.6V的VCC-ON电源。VCC-ON电源送到双运放IC2(DAS01A)的⑧脚，如图3所示。hy论坛

IC2得电开始工作，其②脚对Q6传来的信息进行检测，正常情况下从①脚输出低电平使Q5饱和导通，将VCC-ON电压送到PFC电路IC1的⑧脚，PFC电路启动工作，+B电压升到400V左右。此时，IC2通过其⑥脚监测+B电压，PFC电路将+B电压正常提升后，IC2从其⑦脚输出低电平令Q7导通，将VCC-ON电压送到主电源驱动电路IC3的12脚，IC3获得电源而工作，输出12V、24V电压。

综上所述，该电源启动分两步:第一步开机指令控制PFC电路IC供电:第二步是PFC电路将电压提升后，由该电路产生控制信号去控制主开关电源IC的供电。

2.待机状态

遥控关机时，主板发出低电平待机信号，使待机控制电路的Q605、Q604截止，光耦IC903截止，Q902因基极电压升高而截止，切断了vCC-ON电源，IC2、IC1及IC3均停止工作，无12V、24V电源输出，主板和高压板停止工作，整机进人待机状态。

三、PFC电路

该电源板PFC电路由驱动控制电路IC1，激励放大管Q2，MOSFET开关管Q1、Q9和储能电感L3-1整流二极管D1、滤波电容C3组成，对AC220V市电整流滤波后产生的脉动电压进行校正，产生约380V的B+直流电压，经R4限流后为主开关电源和副开关电源提供工作电压。半球冰箱的温度怎么调

1.UCC28051简介

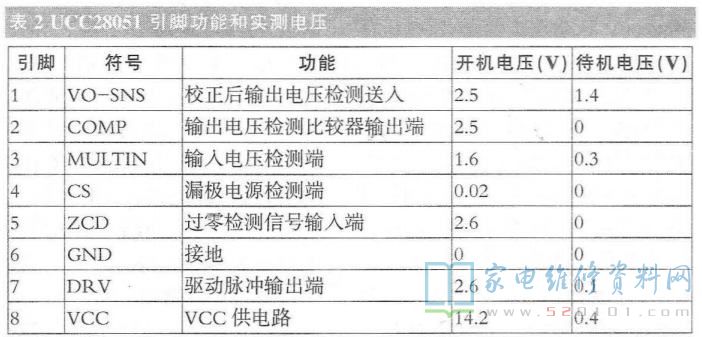

UcC28051是一款具有功率因数校正功能的100W离线AC-DC电压转换器，可在输入电压为AC85V~265V的范围内工作，稳压控制后输出+380V~+400V直流电压。该IC内置启动、振荡、稳压驱动电路，具有过压、过流保护功能，其引脚功能和实测电压见表2。

2.启动过程

二次开机后，待机控制电路Q902导通，IC2的①脚输出低电平，Q5饱和导通，将vCC-ON电压送到IC1的⑧脚，PFC电路工作。由于此时储能电感L3-2绕组中没有感应电流，IC1的⑤脚(ZCD)，零电流检测，电压为0V，⑦脚瞬间输出高电平，通过D4加到Q1和Q9的栅极，使之饱和导通，将电感L3-1绕组右端直接接地，则L3-1中电流瞬间加大，此时L3-1上的感应电压是左“+”右次级线圈中感应电流送至IC1的⑤脚，由于感应电流不断加大，则IC1⑤脚电压不断升高，当其增大到超过翻转门限电压时，IC1.⑦脚输出低电平，Q1、Q9截止，此时L3-1上感应电压马上反转，变成左“-”右“+”，此感应电压与桥式整流出来的脉动直流电进行串联叠加，D1正向导通对C3充电，将B+电压提升到400V左右，这时次级感应电流开始变小，当IC1的⑤脚电压小于1.4V时，IC1⑦脚又输出高电平，Q1、Q9导通，重复上述过程。Q2的作用是保证Q1、Q9快速截止。

3.稳压控制

IC1的①脚是PFC输出的+B电压取样端，输出的+B电压通过R20A~R20C和R21降压后送到IC1的①脚;IC1的③脚是市电输人取样端，AC220V市电经R1、R2降压D2整流后，通过R18、R19将直流脉动电压送到IC1的③脚;IC1的④脚是开关管电流检测端，通过R11与末级MOSFET开关管源极电压取样电阻R7~R9相连接;IC1的⑤脚是zCD过零检测信号输入端。若负载发生变化，IC1会根据①脚、③脚、④脚、⑤脚电流和电压反馈情况，自动调整⑦脚的输出脉冲宽度，确保B+电压在动态中保持不变。

4.过流保护电路

IC1的④脚为过流检测控制输人端，内接过流检测电路。④脚输入的过流检测信号来自开关管Q1、Q9的源极。当流过Q1、Q9的电流过大时，在取样电阻R7~R9两端产生的电压降升高，经R11送到IC1的④脚，内部保护电路启动，PFC电路停止工作。
