康佳KPS180-02电源板工作原理和故障维修

康佳KPS180-02(34006395 )电源板采用FSQ0265R+FAN7530+FSFR1700SIP组合方案，共输出出路工作电压:5VSB为控制系统提供待机电压，+12V和+24V分别为主电路板和背光灯逆变器板供电。

该电源板主要用在康佳LC32DS60C、LC32FS81B、LC32FS82C、LC32GS80C、LC32TS86B、LC32TS86C、LC32TS86N、LC37DT08C、LC37FS81AB、LC37GS80B LC37GS80CLC37GS82B、LC37GS82C等型液晶彩电中。

一、工作原理分析

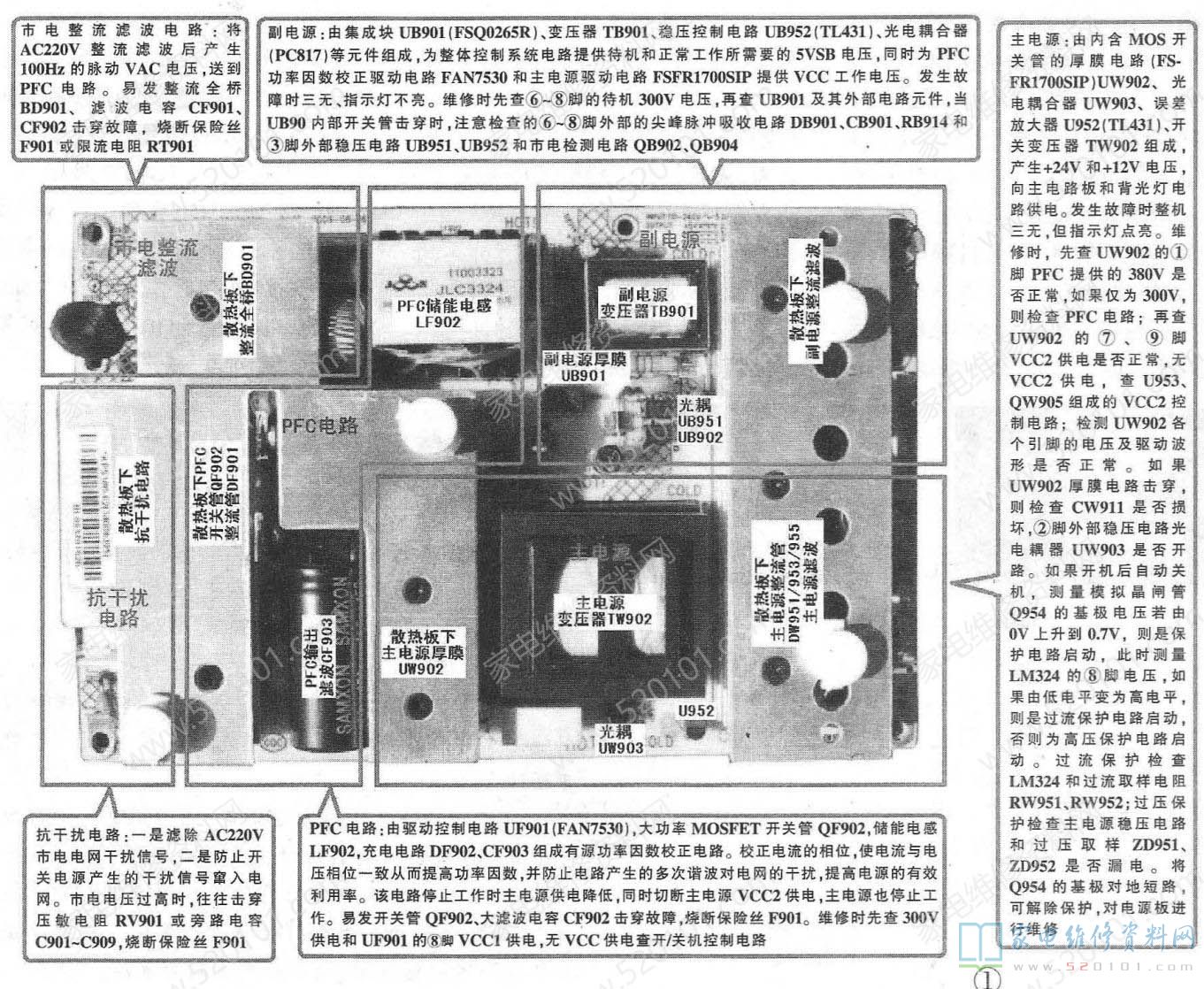

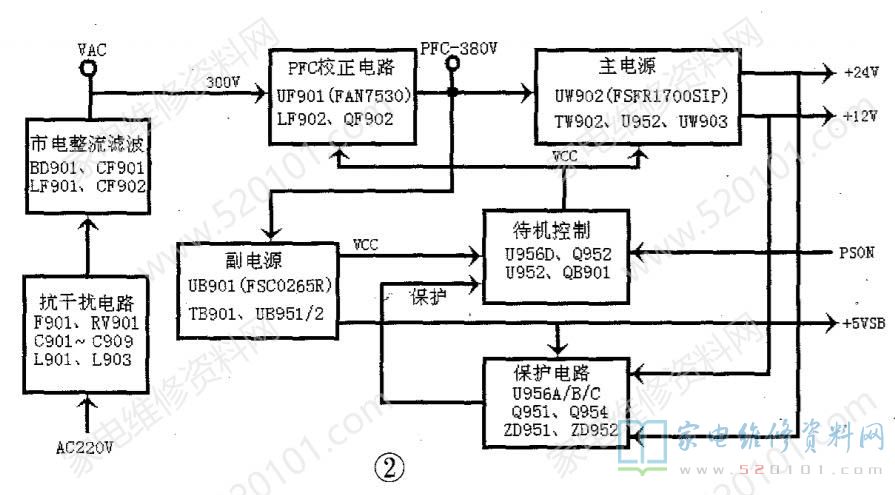

康佳KPS180-02电源板实物如图1所示，主要由三部分电路组成，如图2所示:一是以FAN7530为核心组成的PFC功率因数校正电路，输出PFC-380V电压;二是以FSFR1700SIP为核心组成的主开关电源，输出+24V、+12V电压;三是以FSQ0265R为核心组成的副电源电路，不但为主板控制系统提供+5VSB电压，还为驱动电路FAN7530和FSFR1700SIP提供VCC工作电压。待机采用控制PFC功率因数校正电路FAN7530 和主开关电源FSFR1700SIP驱动电路VCC供电的方式。

接通电源后，AC220V输人电压经保险F901及抗干扰电路滤除干扰脉冲后，通过BD901、CF901、LF901、CF902整流滤波，产生约300V的VAC脉动直流电压;再经PFC校正电路产生PFC-380V电压.(该电压在待机状态时为300V)，为副电源和主电源供电。通电后副电源首先工作，为主板控制系统提供5VSB电压。二次开机后，控制系统输出PSON开机高电平信号，副电源提供的vcC电压经待机控制电路为驱动电路FAN7530和FSFR1700SIP提供工作电压，PFC功率因数校正电路和主电源电路启动工作，为主电路板和背光灯逆变器板提供+12V和+24V电源，整机进入开机状态。

1.副电源电路

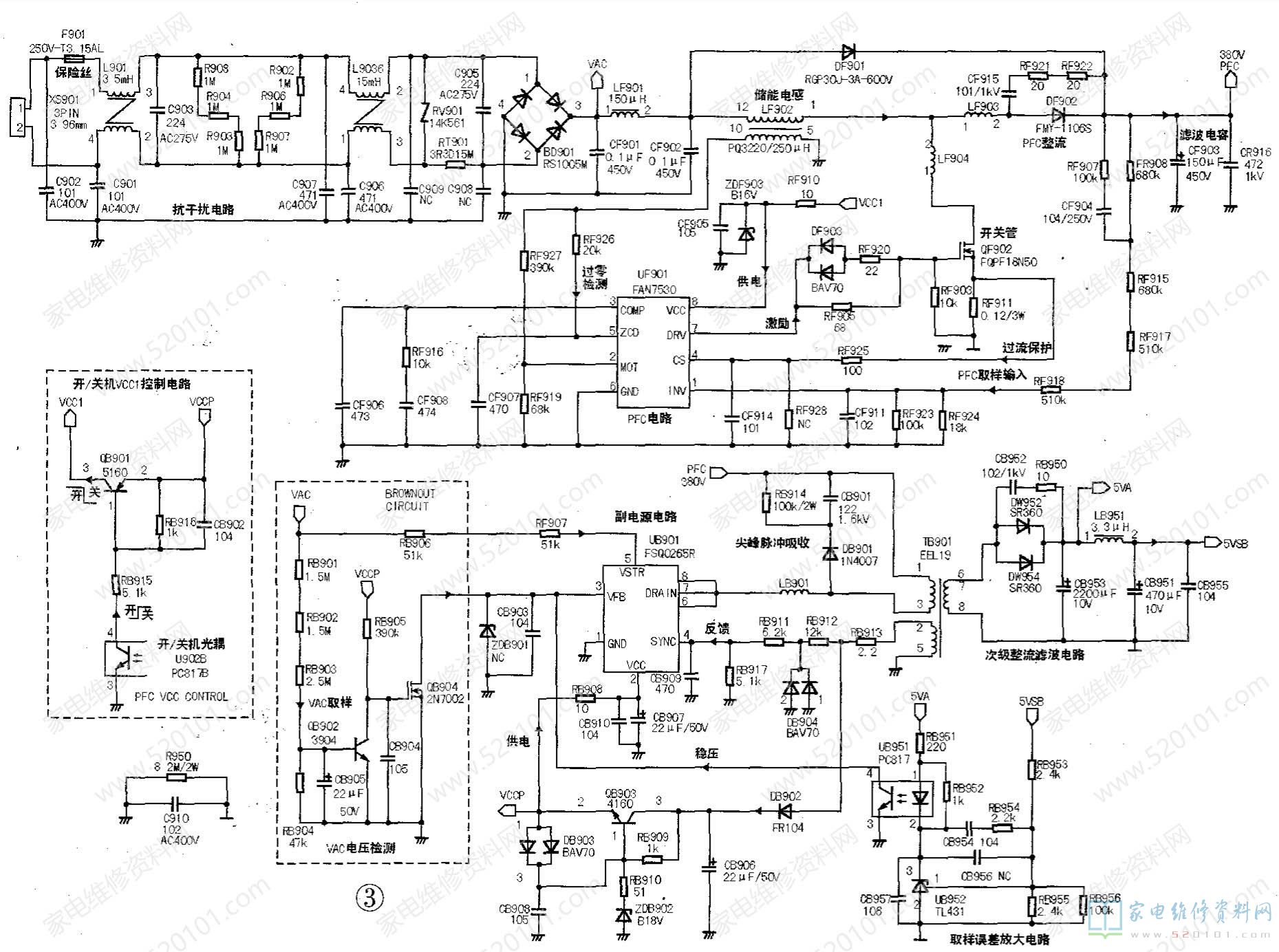

副电源电路如图3所示，由集成块uB901 (FSQ0265R)、变压器TB901、稳压控制电路UB952(TL431)、光电耦合器UB951(PC817)等元件组成，为整机控制系统电路提供待机和正常工作所需要的5VSB电压，同时为PFC功率因数校正驱动电路FAN7530和主电源驱动电路FSFR1700SIP提供vCC工作电压。

华为售后维修价格查询

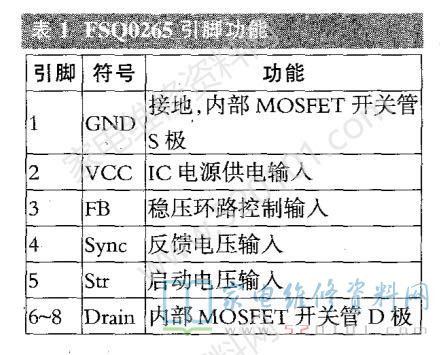

FSQ0265R是开关电源专用小型厚膜电路，引脚功能见表1。

接通电源开关后，AC220V市电经BD901、CF901、LF901、CF902整流滤波后，得到100Hz约+300V的脉动直流电压VAC。该电压再经PFC电路斩波储能电感LF902和DF902.CF903整流滤波产生稳定的300V左右直流电压(该电压二次开机PFC功率因数校正电路工作后，上升到380V左右)。该电压一路经TB901的初级①-③绕组加到UB901的⑥~⑧脚( 内部MOSFET开关管的D极)，同时经RB906、RB907为UB901的⑤脚提供启动电压，UB901启动工作，内部振荡电路产生脉冲驱动，经内部稳压电路处理后，驱动内部MOSFET开关管工作于开关状态，在TB901各绕组产生感应电压。

TB901次级绕组的感应电压经过DW954、CB953、CB951整流滤波后，得到+5VSB直流电压，向主电路板的微处理器控制系统供电。TB901热地端的②-⑤绕组所得感应电压分为两路: 一路经RB913、RB912、DB904和RB911、RB917分压后，反馈到UB901的④脚，作为内部振荡同步脉冲和稳压电路的参考电压;另一路经DB902.CB906整流滤波，得到的直流电压，再经QB903 ZDB902组成的稳压电路稳压后，产生约17.3V左右的直流电压VCCP，一路送到UB901的②脚，为启动后的UB901提供工作电压;另一方面送到待机控制开关QB901的输入端e极，经待机电路控制后，为PFC校正电路和PWM主电源驱动IC提供vcC电源。

稳压控制电路由误差放大电路UB952(TL431)光电耦合器UB951( PC817)及UB901的③脚内部电路构成。5V电压经过取样电路RB953、 RB956、RB955取样，UB952比较放大后，通过光电耦合器UB951控制UB901的③脚振荡脉冲宽度，达到稳压的目的。

UB901的③脚外接市电欠压保护电路，市电整流滤波后的VAC电压经RB901、RB902、RB903、RB904分压，送到QB902、QB904组成的控制电路。当市电电压过低时，上述整流分压电路输出的电压过低，QB902截止，后级QB904饱和导通，将UB901的③脚(VFB )对地短路，UB901停止振荡，关闭输出。

2.PFC(功率因数校正)电路

功率因数校正电路由驱动控制电路UF901 (FAN7530)， 大功率MOSFET开关管QF902，储能电感LF902，充电电路DF902、CF903组成，见图3。

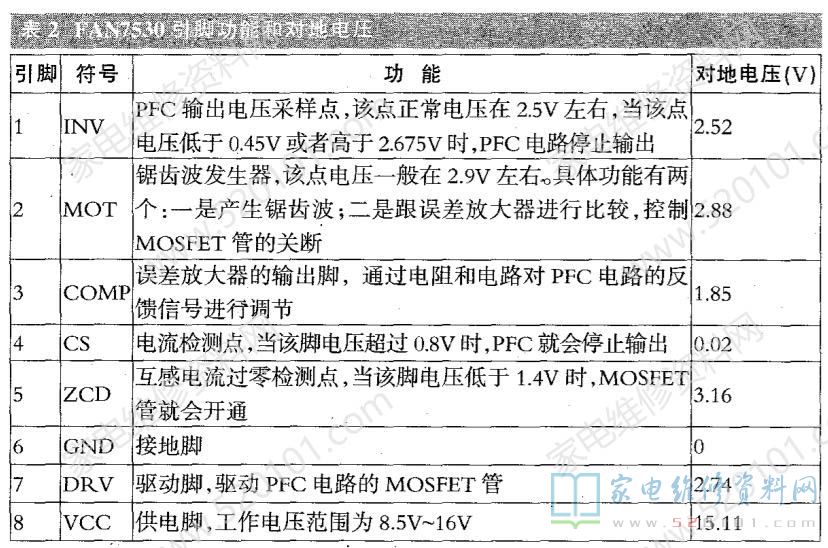

FAN7530是仙童公司生产的功率因数校正控制器，工作模式是非连续临界导通模式(CRM)，具有OCP/OVP/OTP各种保护功能，其引脚功能和对地参考电压见表2。

VAC脉动电压经储能电感LF902送到PFC功率因数校正电路QF902的漏极。开机后，经待机控制电路送来的vcC1电压加到UF901的⑧脚，为其提供工作电压，UF901启动工作，产生锯齿波脉冲，经内部电路处理后，从⑦脚输出激励脉冲，开关管QF902工作于开关状态。

杭州手机市场

当QF902饱和导通时，由市电电压整流成的300V直流电压经电感LF902、QF902的D、S极到地，形成回路;当QF902截止时，300V电压经电感LF902、DF902、CF903到地，对CF903充电，流过LF902的电流呈减小趋势，电感两端必然产生负右正的感应电压。这一感应电压与300V电压的直流分量叠加，在滤波电容CF903正端形成380V左右的PFC直流电压，这不但提高了电源工作的效率，而且使得流过LF902的电流波形和输人电压的波形趋于一致，从而达到提高功率因数的目的。

PFC电路输出电压经FR908、RF915、RF917、RF918与RF923、RF924分压后，作为取样电压从UF901的①脚输人;LF902的次级感应电压经RF927送到UF901的②脚，作为误差信号;LF902的次级感应电压经RF926送到UF901的⑤脚，作为过零检测信号。上述取样和检测电压经内部比较放大后，，控制⑦脚输出信号的脉冲占空比，维持输出电压的稳定。

在一定的输出功率下，当输人电压降低时，UF901的⑦脚输出的脉冲占空比变大，QF902的导通时间延长，输出电压升到正常值;反之，QF902的导通时间缩短，输出电压降至正常值。

深圳康佳电视维修售后服务网点地址

FAN7530的⑧脚为vCC供电送入端，设有电压检测电路，当该脚电压过低或过高时，内部保护电路启动，切断IC内部供电，达到保护目的。

FAN7530的①脚为PFC输出电压取样输人端，内设误差放大器和采样点关断电路，该点正常电压在2.5V左右。当输人到①脚的取样电压低于0.45V或者高于2.675V时， PFC校正电路关断。

FAN7530的④脚为电流检测输人端，通过RF925对QF902的漏极电阻RF911两端电压进行检测。RF911两端的电压降反映了PFC电路电流的大小，当流过QF902的电流过大时，RF911两端的电压降随之增大，若FAN7530的④脚电压超过0.8V，PFC就会停止输出。
